Датчик акустической эмиссии для контроля GH150/2

для измеренийпьезоэлектрическийс высокой температурой

Обзор продукта

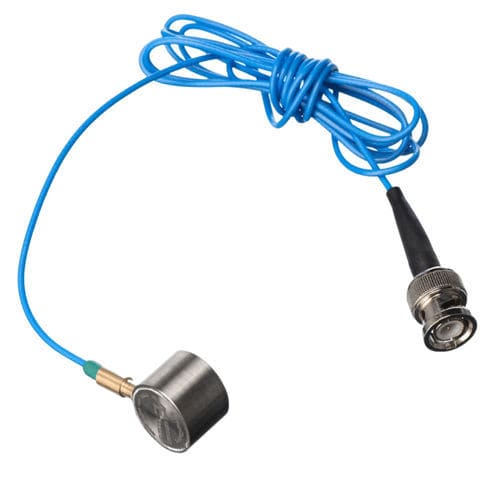

GH150/2 — узкополосный высокотемпературный датчик акустической эмиссии (AE) с резонансной частотой 150 кГц и рабочим диапазоном 60 кГц–400 кГц. Предназначен для мониторинга целостности конструкций и NDT в промышленных условиях при температурах до 170°C. Корпус выполнен из SUS-304, рабочая поверхность — керамическая, кабель высокотемпературный интегрированный 1,5 м с разъёмом BNC (со стороны).

Особенности

• Резонансная частота: 150 kHz
• Диапазон частот: 60 kHz - 400 kHz
• Чувствительность (пик): >73 dB (Ref V/(m/s))
• Температура эксплуатации: -20 до 170 °C
• Степень защиты: IP68
• Рабочая поверхность: керамика
• Корпус: SUS-304 (нержавеющая сталь)
• Интегрированный высокотемпературный кабель: 1,5 м, BNC (со стороны)

Применение
GH150/2 применяется для мониторинга структурной целостности в жёстких условиях, особенно для контроля трубопроводов, сосудов под давлением и резервуаров на промышленных и морских объектах. Подходит для задач, где требуется компактный датчик с интегрированным耐高温 кабелем.

Ограничения
Не рекомендуется эксплуатировать GH150/2 при постоянном воздействии температур выше 170°C. Для более высоких температур используйте датчики с более высокой термостойкостью или устанавливайте через волновод (waveguide). В условиях сильных низкочастотных вибраций, высокого уровня поточного шума или больших расстояний распространения следует учитывать затухание, фоновый шум и условия сопряжения материала при выборе датчика.

Инструкции по установке

• Очистите монтажную поверхность перед установкой
• Используйте подходящий высокотемпературный компаунд в зависимости от фактической температуры поверхности
• Обеспечьте стабильный контакт и достаточное прижатие сенсорной поверхности к конструкции
• Избегайте натяжения кабеля, резких изгибов и прямых механических ударов по интегрированному кабелю
• Проверьте отклик канала и качество сопряжения перед испытаниями или длительным мониторингом

Технические характеристики
Резонансная частота Ref V/(m/s): 150 kHz
Диапазон частот: 60 kHz - 400 kHz
Чувствительность (пик) Ref V/(m/s): >73 dB
Температура эксплуатации: -20 до 170 °C
Размер (DxH): 19 × 15 mm
Вес: 45 g
Материал корпуса: SUS-304 (нержавеющая сталь)
Материал рабочей поверхности: керамика
Степень защиты: IP68
Разъём: BNC на интегрированном кабеле
Расположение разъёма: боковое
Длина кабеля: 1,5 m

Аксессуары

• Модель сигнального кабеля: SYV-50-3 / STYV-50-2
• Держатель (hold-down): H20
• Преамп: PAS / PAV

Характеристики / технические спецификации

• Модель: GH150/2
• Резонанс: 150 kHz
• Диапазон частот: 60 kHz – 400 kHz
• Чувствительность (пик): >73 dB (Ref V/(m/s))
• Температура работы: -20 °C до 170 °C
• Размер: 19 × 15 mm (DxH)
• Вес: 45 g
• Корпус: SUS-304
• Рабочая поверхность: керамика
• Степень защиты: IP68
• Разъём: BNC на интегрированном кабеле (боковой)
• Длина кабеля: 1,5 m
