Датчик акустической эмиссии для контроля GH150

для измеренийпьезоэлектрическийс высокой температурой

Описание

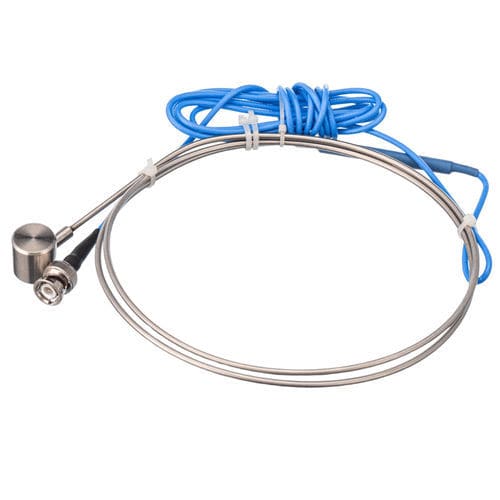

GH150 — компактный датчик акустической эмиссии (AE) на 150 kHz, предназначенный для мониторинга и НДТ на горячих металлических поверхностях до 600°C. Корпус и контактная поверхность выполнены из нержавеющей стали Invar, имеется 1–1,2 м термостойкая металлическая трубка для изоляции кабеля и 2 м встроенный кабель с BNC-разъёмом.

Особенности

• Резонансная частота: 150 kHz
• Диапазон частот: 60 kHz – 400 kHz
• Удлинённая 1–1,2 м термостойкая металлическая трубка
• Встроенный 2 м кабель с BNC-разъёмом
• Компактный цилиндрический корпус Ø19 × 19,5 mm
• Совместим с прижимом H20; в этой версии нет магнитной базы
• Степень защиты: IP68

Применение — когда использовать GH150

• Прямой AE-мониторинг горячих металлических конструкций при необходимости компактного 150 kHz датчика
• Мониторинг и инспекция высокотемпературных сосудов под давлением
• AE-мониторинг трубопроводов в горячих промышленных средах
• Мониторинг резервуаров и технологического оборудования при повышенных температурах
• Структурные испытания и полевые работы при высоких температурах
• Ситуации, где требуется удлинённая металлическая трубка для вывода кабельного соединения вне зоны прямого нагрева
• Применения с необходимостью регистрации AE до 600°C

Установка — примечания

• Подтвердите, что фактическая температура монтажной поверхности находится в пределах рабочего диапазона датчика
• Очистите поверхность перед установкой
• Используйте подходящий термостойкий компаунд в соответствии с фактической температурой поверхности
• Используйте рекомендованный прижим H20 для обеспечения стабильного контактного давления
• По возможности держите кабельное соединение и трассу кабеля вдали от прямого нагрева
• Избегайте резких изгибов, натяжения кабеля или механических воздействий вблизи датчика
• Проверьте отклик канала перед официальными испытаниями; для длительного мониторинга рекомендуется регулярная верификация

Совместимые аксессуары

• Предусилители: PAS / PAV
• Прижим: H20
• Модели сигнальных кабелей: SYV-50-3 / STYV-50-2

FAQ (избранное)

• В1: Какова максимальная рабочая температура GH150? О1: GH150 работает в диапазоне от -20°C до 600°C при корректной установке (включая компаундирование, монтажное усилие и прокладку кабеля).
• В2: Какова резонансная частота GH150? О2: Резонансная частота 150 kHz; рабочий диапазон примерно 60 kHz–400 kHz.
• В3: Есть ли у этой версии GH150 магнитная база? О3: Нет. Эта версия не имеет магнитной базы и рассчитана на установку с прижимом H20. Версия с магнитным креплением доступна отдельно.
• В6: Есть ли у GH150 встроенный предусилитель? О6: Нет. GH150 — пассивный AE-датчик и требует внешнего совместимого предусилителя, например PAS или PAV.

Технические характеристики / спецификации

• Резонансная частота: 150 kHz
• Диапазон частот: 60 kHz – 400 kHz
• Пиковая чувствительность: >40 dB
• Рабочая температура: -20°C до 600°C
• Габариты (Ø×H): 19 × 19,5 mm
• Вес: 125 g
• Материал корпуса: нержавеющая сталь Invar
• Материал приёмной поверхности: нержавеющая сталь Invar
• Степень защиты: IP68
• Разъём: BNC на интегрированном кабеле (со стороны)
• Кабель: 2 m; термостойкая металлическая трубка 1–1,2 m
• Аксессуары: сигнальный кабель SYV-50-3 / STYV-50-2; прижим H20; пред усилители PAS / PAV
