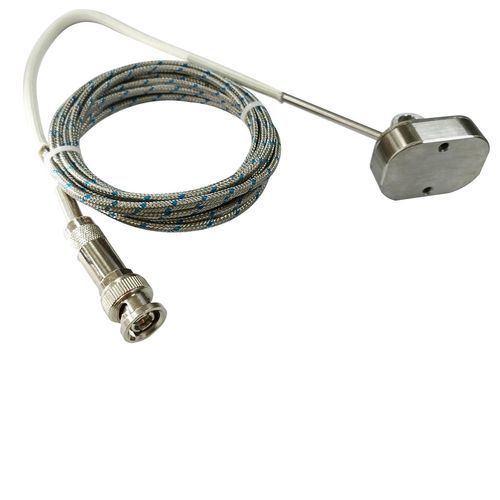

Датчик акустической эмиссии для контроля GH150

для измеренийпьезоэлектрическиймагнитный

Описание
GH150 (Magnetic) — датчик акустической эмиссии (AE) для сверхвысоких температур, предназначенный для структурного мониторинга и нерухрушающего контроля на горячих металлических поверхностях до 600 °C. Обладает резонансной частотой 260 кГц, контактными поверхностями из нержавеющей стали Invar, защитой IP68, 20‑см термостойкой металлической трубкой для защиты места ввода кабеля и 3‑м интегрированным кабелем с разъёмом BNC. Доступны варианты крепления: самомагнитная база, стяжка, индивидуальная скоба и свободная монтажная штанга.

Характеристики

• Резонансная частота 260 кГц
• Вариант с самомагнитной базой для временного крепления
• 20‑см термостойкая металлическая трубка для защиты подключения кабеля
• 3 м интегрированный кабель с BNC (боковой вывод)
• Прямоугольный корпус с несколькими интерфейсами крепления
• Класс защиты IP68 и контактные поверхности из Invar‑нержавеющей стали

Когда использовать GH150 (Magnetic)
Используйте GH150 (Magnetic), когда требуется проведение AE‑мониторинга или NDT на очень горячих металлических поверхностях, где стандартные AE‑датчики непригодны. Типичные случаи:

• Мониторинг при сверхвысоких температурах до 600 °C
• Структурный мониторинг котлов и печей
• Испытания сосудов под давлением и технологического оборудования при повышенной температуре
• Мониторинг горячих клапанов, фланцев и металлических компонентов
• Временные AE‑инспекции на конструкциях при высокой температуре
• Применения, требующие 260 кГц датчика AE с допуском до 600 °C

Примечания по установке
Правильная установка критична для надёжного обнаружения AE‑сигналов в условиях сверхвысоких температур. Рекомендуемые практики:

• Перед установкой определить фактическую температуру поверхности
• Очистить и подготовить поверхность крепления для стабильного акустического сопряжения
• Выбрать магнитное крепление, стяжку, индивидуальную скобу или свободную штангу в зависимости от температуры, вибрации и состояния поверхности
• Для длительного мониторинга при высоких температурах использовать механически стойкие зажимы
• Ввод кабеля прокладывать вдали от прямого нагрева, острых кромок и движущихся частей
• Избегать натяжения кабеля или резких изгибов вблизи датчика
• Проверить отклик канала перед формальными испытаниями или длительным мониторингом

Применение

• Мониторинг трубопроводов при высокой температуре
• Испытания сосудов под давлением и технологического оборудования
• Структурный мониторинг котлов и печей
• Мониторинг клапанов и фланцев при высокой температуре
• Инспекция горячих металлических конструкций
• Поиск и устранение неполадок оборудования на предприятиях при повышенной температуре
• Временные полевые испытания на конструкциях при высокой температуре

Технические характеристики

• Модель: GH150 (Magnetic)
• Резонансная частота (Ref V/(m/s)): 260 кГц
• Диапазон частот: 50 кГц – 600 кГц
• Пик чувствительности (Ref V/(m/s)): >60 дБ
• Рабочая температура: -45 до 600 °C
• Габариты (DxWxH): 30 × 40 × 10,5 мм
• Масса: 200 г
• Материал корпуса: нержавеющая сталь Invar / медь
• Материал рабочей поверхности: нержавеющая сталь Invar / медь
• Класс защиты: IP68
• Разъём: BNC на интегрированном кабеле (боковой вывод)
• Длина кабеля: 3 м
• Длина термостойкой металлической трубки: 20 см
• Модели сигнального кабеля: SYV‑50‑3 / STYV‑50‑2
• Варианты крепления: самомагнитная база / стяжка / индивидуальная скоба / свободная штанга
• Совместимые предусилители: PAS / PAV
