Зачистной полировальный станок для верстака Qpol PLUS series

электрическийпромышленныйэргономичный

Введение

• Упростите. Автоматизируйте.

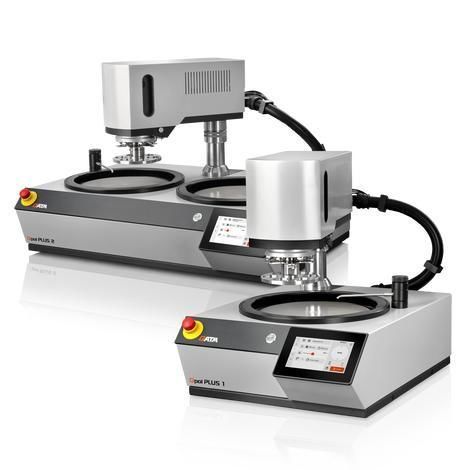

Qpol PLUS 1 и PLUS 2 — автоматические шлифовально-полировальные станки с одной или двумя рабочими дисками для подготовки металлографических образцов. Работают в режиме одиночного давления или центрального давления и поддерживают рабочие диски Ø 200 / 250 / 300 мм. Высокопроизводительная головка PLUS позволяет использовать крупные держатели образцов (центральное давление) диаметром до Ø 185 мм.

Преимущества продукта

• Автоматизированные процессы: эффективное шлифование/полирование с переменной дозировкой алмазных суспензий/смазок, регулируемым контактным давлением, управлением скорости и направлением вращения (в фазе/в противофазе) для полировальной головки и рабочего диска; все параметры настраиваются.
• Высокая гибкость: L‑образный держатель обеспечивает работу с очень крупными образцами при центральном давлении.
• Высокая воспроизводимость: до 200 настраиваемых методов подготовки можно сохранять (защищено управлением учетными записями), что обеспечивает стабильные результаты при повторных процессах.

Прочный и надежный
Корпус машины из сварной алюминиевой конструкции с высококачественным порошковым покрытием.

• Низкая вибрация обеспечивает очень плавную работу.
• Регулируемый по скорости привод с достаточной мощностью для крупных образцов.
• Ударопрочная пластиковая ванна: коррозионностойкая и легка в очистке.

Шлифовально‑полировальная головка на поворотных подшипниках
Высокая удобочитаемость и гибкость: головка оснащена регулируемыми поворотными упорами.

• Западающие ручки по обеим сторонам с интегрированными кнопками разблокировки для удобной работы.
• Большой зазор между головкой и рабочей поверхностью облегчает замену держателя образцов.

Простая система очистки
Конструкция с одним диском позволяет легко снимать компоненты и получить доступ для очистки.

• Кольцо защитное и рабочий диск легко демонтируются для сокращения времени наладки и очистки.
• Вставка ванны (пластиковая вкладка) легко заменяется или очищается для удаления абразива и остатков суспензии.

Прочный выдвижной кран
Обеспечивает простую и тщательную очистку рабочей зоны и поддона.

• Функция Cleaning Boost удаляет остаточную жидкость из сред (сушка при 750 об/мин за ~3 с).
• Водяной клапан автоматически включается в начале и в конце процесса подготовки.
• Прочный кран с гибким удлинителем шланга.

Опция: дозирующие системы Qdoser
Опционные дозирующие системы повышают гибкость процесса.

• Qdoser GO: полностью автоматическая программно‑управляемая система дозирования с 4 съемными/заправляемыми флаконами для воспроизводимых результатов (опционально магнитная мешалка).
• Qdoser PLUS: дополнительно поддерживает тонкое полирование; опция апгрейда до 1‑л флакона для суспензии тонкого полирования.

Эргономичный брызгозащитный экран
Дизайн, ориентированный на пользователя, сокращает разбрызгивание и может служить подставкой для руки при длительных процедурах.

• Выемки для захвата позволяют заменять материалы для шлифования/полирования даже при установленном кольце.

Интуитивно и просто в эксплуатации
Интегрированный 7‑дюймовый промышленный сенсорный экран с пользовательским ПО QATM.

• Интуитивная структура меню и простая конфигурация.
• Индикатор прогресса в строке состояния и звуковой сигнал по завершении процесса.
• Встроенный таймер и прямой показ крутящего момента/контактного давления для высокой воспроизводимости.

Головка PLUS — высокая производительность и крупные образцы
Головка PLUS обеспечивает контактную силу 5–80 N в режиме одиночного давления и 20–350 N в режиме центрального давления. До 6 образцов Ø 50 мм можно подготовить на переменных скоростях с держателями Ø 160 мм; L‑тип держателей поддерживает центральные держатели до Ø 185 мм.

• Воспроизводимые результаты благодаря автоматической шлифовке и полировке.
• Западающие ручки с кнопками для простого перемещения.
• Быстрая замена держателей образцов благодаря большому зазору.

Связанные материалы и видео
Доступно видео, демонстрирующее рабочий процесс подготовки Qpol GO / Qpol PLUS и функции машины.

Характеристики / Технические данные

• Рабочие диски: Ø 200 / 250 / 300 мм.
• Внутренний диаметр ванны: Ø 350 мм.
• Держатель образцов (типично): одиночное давление Ø 160 мм; центральное давление до Ø 204 мм (диаметр); L‑держатели поддерживают центральные держатели до Ø 185 мм.
• Количество образцов: одиночное давление 1–6 образцов Ø 50 мм; центральное давление 1–5 образцов Ø 70 мм.
• Контактная сила: одиночное давление переменно 5–80 N; центральное давление переменно 20–350 N.
• Скорость (рабочий диск): 30–600 rpm, бесступенчато.
• Частота вращения (головка): 30–160 min⁻¹.
• Мощность привода (типично): рабочий диск 0,75 кВт (S1) / 1,1 кВт (S3); головка 0,37 кВт (S1).
• Подключаемая нагрузка: ~1,4 kVA.
• Электропитание: 220–240 V, 50/60 Hz (1 Ph/N/PE) или 100–120 V, 50/60 Hz (1 Ph/N/PE).
• Водяное подключение: 1× питьевая вода G ½" макс. 6 bar.
• Дозирующее устройство (опция): Qdoser GO, Qdoser PLUS (опция Qdoser ONE dropper доступна).
• Температура окружающей среды (эксплуатация): 10–40 °C.
• Интерфейсы: USB для передачи данных и обновлений программного обеспечения.
• Габариты Qpol PLUS 1 (Ш × В × Г): 511 × 610 × 756 мм; вес ≈ 65 кг (в зависимости от комплектации).
• Габариты Qpol PLUS 2 (Ш × В × Г): 901 × 610 × 749 мм; вес ≈ 80 кг (в зависимости от комплектации).
• Дополнительные опции: магнитная мешалка для суспензий, конфигурации дозирования (Qdoser GO/PLUS), функция обратной промывки для шлангов, съемные флаконы для суспензий для оптимальной заправки/очистки.
