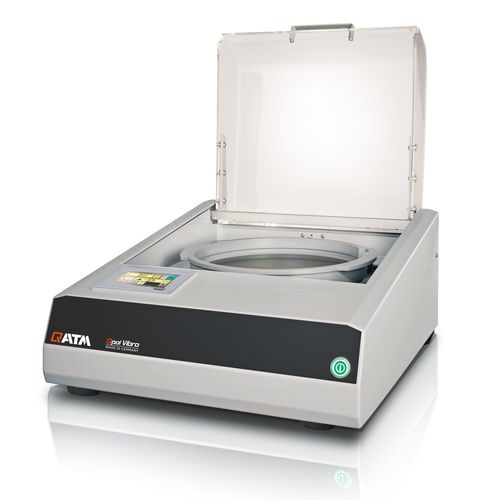

Полировальная машина для верстака Qpol Vibro

с двигателемэлектрическаядля алюминия

Введение
Qpol Vibro — вибрационная полировальная установка, предназначенная для подготовки поверхностей металлографических образцов практически без деформации. Подходит в качестве предварительной подготовки для EBSD, nanoindentation с применением AFM и исследований микротвердости. Большая магнитная полировальная ванна (внутренний Ø 308 мм) вмещает полные держатели, крупные образцы или до 21 смонтированного образца одновременно.

Ключевые характеристики

• Рабочие диски совместимы: Ø 300 / 305 мм
• Приводной шпиндель 2,2 кВт и полировальная головка 1,1 кВт
• Электронное управление прижимной силой 50–750 N
• Модульная система дозирования до 6 сосудов, опционально магнитная мешалка
• Моторный поворотный дозирующий рукав для равномерного смачивания
• Функция вращения рабочего диска (Cleaning Boost)
• Автоматический защитный кожух с мягким закрыванием
• Магнитное крепление для быстрого безинструментального снятия ванны и полировальной ткани

Области применения и совместимость

• Подготовленные поверхности подходят для EBSD (включая аустенит), AFM, nanoindentation и измерения микротвердости

Пользовательские преимущества
Компенсация колебаний в вибромоторе предотвращает передачу вибраций на корпус или верстак, что обеспечивает длительную работу без присмотра и низкий уровень шума. Разъем для отвода (Ø 40 мм) позволяет удалять влагу или газы. Прозрачный кожух с мягким закрыванием защищает образцы и суспензию. Вес и габариты пригодны для настольной установки (прибл. 45 кг; размеры 510 x 300 x 590 мм).

Полировка — 3 простых шага

• Установить полировальную ванну, прижимное кольцо и магнитную ткань
• Вставить смонтированные образцы / держатели
• Залить суспензию и запустить выбранный вибрационный метод

Пользовательский интерфейс / Программное обеспечение
Интуитивный 4.4" сенсорный дисплей с 15 предустановленными методами и памятью до 200 пользовательских методов (передача через USB). Режимы ручной и автоматический; программируемая длительность и интенсивность вибрации без ограничений. Селектор таймера и автоматическое управление частотой (60–120 Гц) оптимизируют колебания в зависимости от загрузки ванны. Режим Surface‑Guard защищает подготовленную поверхность от коррозии или кристаллизации.

Аксессуары и расходные материалы

• Держатели образцов: Ø 25–25,4 мм (300 г / +90 г), Ø 38–40 мм (550 г / +190 г), Ø 50 мм (360 г / +190 г); специальные держатели Ø 60 мм (875 г) и Ø 70 мм (605 г)
• Выравнивающие диски для диаметров образцов 25–50 мм; специальные диски для 60 мм и 70 мм
• Полировальная ванна: внутренний Ø 308 мм, магнитное крепление, кнопка быстрой фиксации/снятия, крышка защищает ткань
• Полировальные ткани: Iota (Ø 300 мм длинноворсовой мягкий синтетический), Zeta (Ø 300 мм коротковорсовой мягкий синтетический) и другие ткани Ø 300 мм
• Суспензии: Eposal, Eposil F, Eposil M, Eposil Non Dry, Etosil E

Методы вибрационной полировки
Материал | Суспензия | Ткань | Частота (Гц) | Время | Доп. грузы
Сталь 50–150 HV | Eposal | IOTA | 85 | 02:00 | 1–2
Сталь 150–350 HV | Eposal | IOTA | 85 | 01:30 | 1–2
Сталь 350+ HV | Eposal | IOTA | 85 | 01:00 | 2–3
Чугун | Eposal | IOTA | 85 | 02:00 | 2–3
Аустенитная сталь | Eposal | IOTA | 90 | 02:00 | 2
Алюминий и сплавы | Eposil M | IOTA | 90 | 01:30 | 1
Медь и сплавы | Eposil M | IOTA | 90 | 01:00 | 1
Титан и сплавы | Eposil M11 | IOTA | 90 | 02:00 | 1–2
Суперсплавы | Eposil M11 | IOTA | 90 | 06:00 | 2
Свинцовые сплавы | Eposil M | IOTA | 85 | 03:00 | 1
Стекло | Eposal | IOTA | 90 | 06:00 | 2
Керамика | Eposil M | IOTA | 90 | 06:00 | 2–3
Минералы | Eposal | IOTA | 90 | 06:00 | 2
Горные породы | Eposal | IOTA | 90 | 06:00 | 2
Режим очистки | Вода & мыло 50:50 | IOTA | 90 | 00:10 | 0

Технические характеристики

• Размеры полировальных тканей: 300 мм, 305 мм (12")
• Интерфейсы: USB, Ethernet
• Подключение вытяжки: Ø 40 мм
• Частота вибрации: 60–120 Гц, автоматическое регулирование
• Температура окружающей среды: 10–40 °C
• Электропитание: 220–240 V, 50/60 Hz (1 Ph/N/PE) или 100–120 V, 50/60 Hz (1 Ph/N/PE)
• Мощность привода: 135 VA
• Внутренний Ø ванны: 308 мм
• Габариты (Ш x В x Г): 510 x 300 x 590 мм
• Вес (в зависимости от комплектации): ≈ 45 кг
