Зачистной полировальный станок для верстака Qpol GO series

электрическийпромышленныйэргономичный

Введение

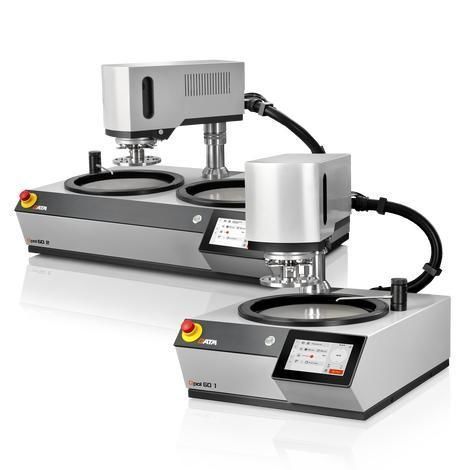

Qpol GO 1 (один диск) и Qpol GO 2 (двойной диск) — автоматические шлифовально-полировальные станки для подготовки металлографических образцов. Они работают с рабочими дисками Ø 200, 250 или 300 мм и поддерживают режимы одиночного и центрального давления.

Преимущества продукта

• Автоматизированное управление процессом: программируемая дозировка алмазных суспензий и смазок, регулируемая контактная сила, управление скоростью и выбор направления вращения (в фазе/в противофазе) между полировальной головкой и рабочим диском.
• Пользовательский интерфейс: 7-дюймовый промышленный сенсорный экран с интуитивным ПО QATM для управления рецептами и мониторинга процесса.
• Воспроизводимость: до 200 методов подготовки можно сохранить на одну учетную запись пользователя для стабильных результатов.

Прочная и надежная конструкция
Корпус из сварного алюминия с промышленным порошковым покрытием, низко-вибрационная конструкция и регулируемый по скорости привод, подходящий для больших образцов. Ударопрочная пластиковая ванна обеспечивает коррозионную стойкость и облегчает очистку.

Шлифовально-полировальная головка на поворотных подшипниках

• Регулируемые упоры для простого поворота и позиционирования.
• Всплывающие ручки с интегрированными кнопками разблокировки для удобства и безопасности.
• Большой зазор между головкой и рабочей поверхностью для быстрой замены держателей образцов.

Простая система очистки

• Однодисковая конструкция обеспечивает быструю разборку компонентов и удобный доступ для очистки.
• Защитное кольцо от брызг и рабочий диск легко снимаются, что сокращает время настройки и очистки.
• Съемная пластиковая вставка ванны для быстрой очистки абразива и остатков.

Прочный выдвижной кран

• Гибкий удлинительный шланг для тщательной очистки рабочей зоны и ванны.
• Функция Cleaning Boost удаляет остаточную жидкость из носителей (сушка при 750 rpm примерно за 3 секунды).
• Водяной кран автоматически включается в начале и в конце процесса подготовки.

Опция: дозирующие системы Qdoser

• Qdoser GO: полностью автоматическая система дозирования, управляемая ПО, с 4 съемными/заправляемыми флаконами для воспроизводимой дозировки (опционально магнитная мешалка).
• Qdoser ONE: пипетка-флакон для простой непрерывной ручной дозировки.

Эргономичный брызгозащитный кожух

• Снижает разбрызгивание и служит удобной опорой для руки при длительных процедурах.
• Выемки для захвата позволяют заменять расходные материалы, даже когда кольцо установлено.

Интуитивная эксплуатация

• Встроенный 7-дюймовый сенсорный экран с ПО QATM, понятное меню и индикатор прогресса.
• Встроенный таймер, прямой показ крутящего момента/контактного давления и звуковой сигнал по окончании процесса.
• USB-порт для передачи данных и обновления ПО.

Шлифовально-полировальные головки и безопасность

• Поддерживает режимы одиночного и центрального давления.
• Двухручная операция для безопасности оператора и аварийная остановка для прекращения всех движений.

Расходные материалы и улучшения процесса
Рекомендуется использовать расходные материалы QATM для оптимальных результатов. Флаконы Qdoser GO (500 мл стеклянные винтовые) подходят для алмазных суспензий, смазок или суспензий для тонкого полирования; флаконы съемные и легко очищаются. Опциональная магнитная мешалка предотвращает оседание для равномерного распределения частиц.

Технические характеристики

• Модель / Серия: Qpol GO (GO 1 — одна рабочая диска, GO 2 — две рабочие диска)
• Рабочие диски: Ø 200 / 250 / 300 мм
• Внутренний диаметр ванны: Ø 350 мм
• Диаметр держателя образцов: Ø 130 мм
• Количество образцов: Одиночное давление: 1–6 образцов Ø 40 мм; Центральное давление: 1–5 образцов Ø 40 мм
• Контактная сила: Одиночное давление: 5–80 N (переменная); Центральное давление: 20–350 N (переменная)
• Скорость (рабочий диск): 30–600 rpm, плавно регулируемая
• Скорость шлифовальной головки: 30–160 min-1
• Водяное подключение: 1x холодная вода G ½" макс. 6 bar
• Дозирующее устройство (опция): Qdoser GO, Qdoser ONE (Qdoser Plus опционально)
• Рабочая температура окружающей среды: 10–40 °C
• Мощность привода: рабочий диск 0.75 kW (S1) / 1.1 kW (S3); шлифовальная головка 0.37 kW (S1)
• Подключаемая нагрузка: 1.4 kVA
• Электропитание: 220–240 V, 50/60 Hz (1 Ph/N/PE) или 100–120 V, 50/60 Hz (1 Ph/N/PE)
• Интерфейсы: USB
• Габариты (Ш x В x Г): Qpol GO 1: 511 x 610 x 756 мм; Qpol GO 2: 901 x 610 x 749 мм
• Вес: Qpol GO 1 ~65 кг; Qpol GO 2 ~80 кг
• Вместимость образцов с держателями Ø 130 мм: до 6 образцов (Ø 40 мм) подготовленных на переменных скоростях, в том же или противоположном направлениях
