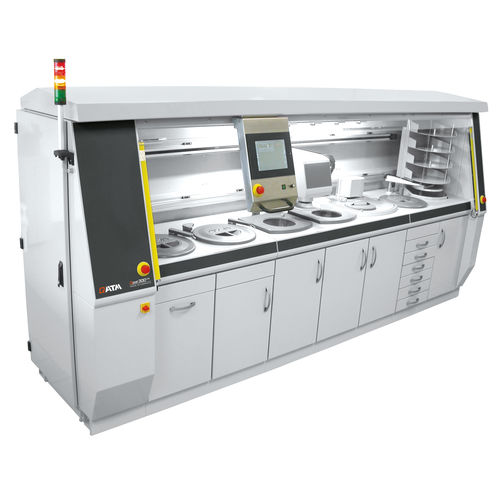

Шлифовально-полировальный станок металлографических образцов Qpol 300 BOT

для подготовки образцовдля металлографической лаборатории

Введение Qpol 300 BOT от QATM — компактный полностью автоматический металографический шлифовально‑полировальный станок, объединяющий шлифование, полирование, очистку и сушку в едином автоматизированном рабочем процессе. Интуитивное управление сенсорным экраном и до двух автономных головок обеспечивают быструю и воспроизводимую подготовку образцов в соответствии с требованиями лаборатории.

Преимущества автоматизации

• Автоматизированные процессы: полная автоматизация шлифования, полирования, очистки и сушки.
• Гибкий выбор материалов: настраиваемые абразивы и полировальные суспензии для конкретных задач.
• Высокая воспроизводимость: программируемые последовательности и обмен параметрами обеспечивают стабильные результаты.

Модульная конструкция Устройство размещено в прочном алюминиевом корпусе и может быть сконфигурировано с 4 до 8 рабочих станций. Для каждой задачи можно программировать и последовательно выполнять до 11 операций: черновое шлифование, шлифование, полирование, очистка и сушка в любой комбинации. Модульный подход снижает ручную обработку и обеспечивает выгодное соотношение цена/производительность для лабораторий с разной загрузкой.

Шлифовальные и полировальные станции Станции обеспечивают полный металографический цикл работ — от планового шлифования до финишной полировки. Диски крепятся системой Vacu-Jet (вакуум) или магнитной системой. Каждая станция настраивается под конкретные абразивы; вода, алмазные суспензии, смазки и дисперсанты подаются и контролируются программно.

Шлифовально-полировальная головка Одна или две автоматические головки поднимают держатель образца из накопителя и последовательно доставляют его к запрограммированным станциям. Две головки позволяют выполнять операции одновременно, что повышает пропускную способность при подготовке нескольких держателей.

Магазин держателей образцов Система стеллажей хранит держатели образцов в стопке; в зависимости от конфигурации поддерживаются разные ёмкости (например, 6 или до 12 держателей). Обработанные держатели возвращаются на исходную позицию полированной стороной вверх для удобного извлечения.

Сменщик фольги / управление расходными материалами В лифте хранения размещаются одноразовые шлифовальные листы (SiC‑бумага) и другие расходные материалы. Вакуумный сменный рычаг захватывает выбранный лист и укладывает его на диск, вакуум Vacu‑Jet фиксирует его. Использованные листы автоматически удаляются. Дозирующий ящик хранит полировальные суспензии, а встроенные дозаторы обеспечивают контролируемую подачу жидкостей для шлифования и полирования.

Станции очистки, сушки и сопутствующие Система включает программируемую многоступенчатую станцию очистки (вода, воздух и опционально этанол) и программируемую сушилку с подачей тёплого воздуха. Опционально доступна ультразвуковая очистка (400 Вт).

Сенсорное управление и данные Центральная графическая панель с drag‑and‑drop сенсорным экраном обеспечивает простое создание программ и визуализацию процесса в реальном времени. Программы и параметры сохраняются и вызываются. LAN‑подключение для удалённой диагностики, обновлений и обмена процедурами/данными входит в стандартную комплектацию, что обеспечивает воспроизводимость между площадками.

Дополнительные функции

• Передвижная боковая панель управления с сенсорным экраном; индивидуально программируемые циклы.
• Вращение полировальной головки: по часовой / против часовой стрелки.
• Две шлифовально‑полировальные станции с настраиваемыми скоростями дисков.
• Полная автоматическая очистка проб водой, этанолом и воздухом.
• Тёплый воздушный сушитель с таймером.
• Шлифовальная станция с хранилищем для нескольких абразивов и автоматической заменой одноразовых дисков.
• Отстойник для технологических жидкостей.

Технические характеристики

• Рабочие диски: Ø макс. 300 мм
• Держатель образца Ø: 160–204 мм
• Скорость держателя: 20–120 об/мин
• Центральное давление: 50–450 Н
• Скорость рабочего диска (шлифование и полирование): 50–600 об/мин
• Шлифовальный камень: Ø 350 мм
• Станция очистки: воздух, вода, этанол (опция)
• Мощность ультразвуковой очистки: 400 Вт (опция)
• Присоединённая мощность: 4,3–15,6 кВА (в зависимости от конфигурации)
• Габариты (Ш x В x Г): 2260–4020 мм (4–8 станций) x 1750 x 950 мм
