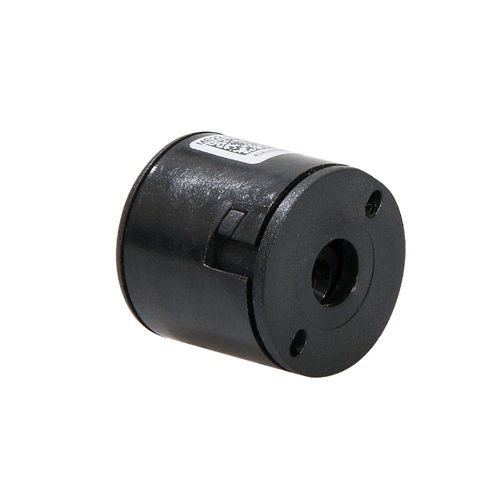

Инкрементальный угловой энкодер MEM 22 IE

магнитный

MEM 22 - это магнитный инкрементный энкодер. Это надежный недорогой энкодер для полых валов который может быть быстро и легко закреплен на валах двигателей различных размеров. Энкодер разработан для бесщеточных двигателей, систем обратной связи и управления скоростью вращения управления скоростью вращения. MEM 22 - это система реального времени для высокоскоростных приложений и жестких условий эксплуатации окружающей среды. Энкодер обеспечивает два квадратно-волновых выхода в квадратурах (со сдвигом по фазе на 90 градусов) для счетчика и информации о направлении движения, а также один индексный канал (один пуаз на оборот). Разрешающая способность кодера определяется количеством отсчетов на оборот (CPR). В качестве опции энкодер может поставляться с сигнемами коммутации UVW (1 -16 пар полюсов). Источник питания выбирается в широком диапазоне напряжений (от 5 В до 30 В). Питание и сигналы подаются через 6- или 8-контактный разъем Molex. Характеристики ♦ Выходные каналы: - 2 - (квадратурный) - + - 1 - индексный канал опционально: - UVW - коммутация - сигн ♦ Тип выхода: TTL совместимый или HTL совместимый ♦ Разрешение: до 1024 CPR (отсчетов на оборот) опционально: до 16 пар полюсов ♦ Питание: 5-30 В ПОСТОЯННОГО ТОКА ♦ Быстрая и простая сборка ♦ Максимальный диаметр вала: 8,0 мм ♦ Соответствует директиве ЕС 2011/65/EG (RoHS)
