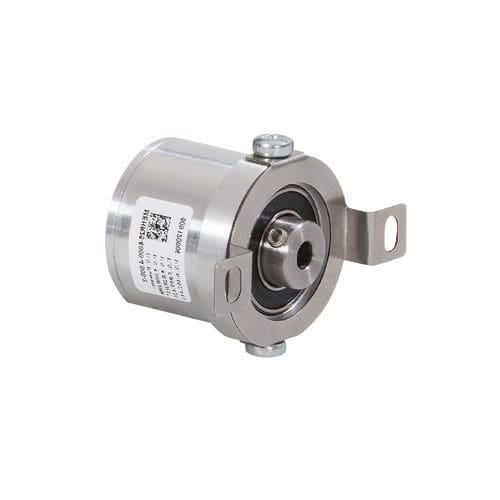

Инкрементальный угловой энкодер MEHR 25 C

оптический

MEHR25 - это оптический энкодер высокого разрешения. Он выпускается в виде вала или полого вала энкодер для валов двигателей различных размеров. Энкодер обеспечивает два дифференциальных выходных сигнала квадратной волны (квадратурные, сдвинутые по фазе на 90 градусов) для информации о счете и направлении, а также один индексный канал (один канал со сдвигом по фазе) сдвинутых по фазе) для отсчета и информации о направлении и один индексный канал (один пуаз на революцию). Разрешающая способность энкодера определяется количеством отсчетов на оборот (CPR). Питание и сигналы подаются через 8-контактный разъем Molex. Характеристики - Небольшой размер: диаметр 25,0 мм x длина 26,3 мм - Быстрая и простая сборка - Трехканальный дифференциальный выход линейного драйвера канал A+, A-, B+, B-, l+, I- - Питание: 5 В ПОСТОЯННОГО ТОКА - Тип выхода: TTL-совместимый - макс. 50 мА - Разрешение до 12 000 CPR - Максимальный диаметр вала: 6,0 мм - Соответствует директиве ЕС 2011/65/EU (RoHS)
