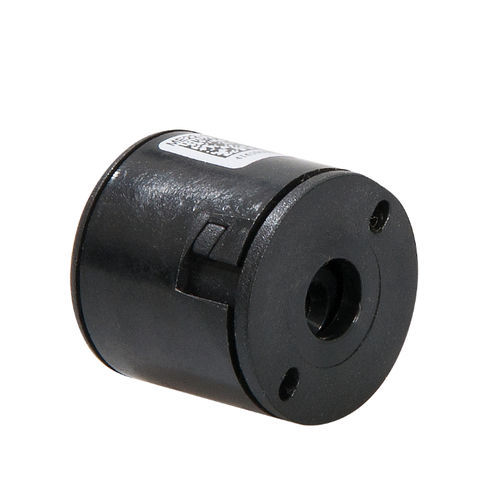

Инкрементальный угловой энкодер MEC 22

оптический

MEC22 - это оптический энкодер высокого разрешения для полых валов, который может быть быстро и легко закреплен на валах двигателей различных размеров. Энкодер обеспечивает два квадратно-волновых выхода в квадратуре (со сдвигом по фазе на 90 градусов) для отсчетов и информации о направлении и один индексный канал (один пуаз на оборот). Разрешающая способность энкодера определяется количеством отсчетов на оборот (CPR). Питание и сигналы подаются через 5-контактный разъем Molex. Характеристики - Небольшой размер: диаметр 22,0 мм x длина 21,9 мм. - Быстрая и простая сборка без прикосновения к чувствительным компонентам - Двухканальный квадратурный выход (A / B) - Двухканальный квадратурный выход с индексом Пьюиза (A - / B /1) - Питание: 5 В ПОСТОЯННОГО ТОКА - Тип выхода: TTL совместимый - Выходная цепь: подтягивание - Разрешение до 2048 CPR (отсчетов на оборот) - Максимальный диаметр вала: 9,525 мм (3/8") - Соответствует директиве ЕС 2002/95/EG (RoHS)
