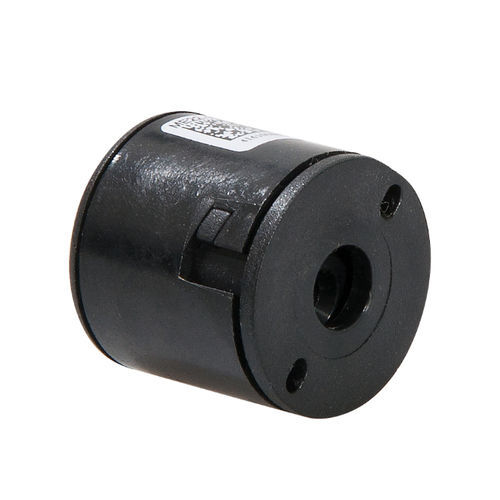

Инкрементальный угловой энкодер MEC 22HR

оптический

MEC22HR - это оптический энкодер высокого разрешения для полых валов, который можно быстро и легко закрепить быстро и легко фиксируется на валах двигателей различных размеров. Энкодер обеспечивает два квадратно-волновых выхода в квадратурах (со сдвигом по фазе на 90 градусов) для счетной информации и информации о направлении движения, а также один индексный канал (один пуаз на оборот). Разрешающая способность энкодера определяется количеством отсчетов на оборот (CPR). Питание и сигналы подаются через 6-контактный разъем Molex. Характеристики - Небольшой размер: диаметр 22,0 мм x длина 21,9 мм. - Быстрая и простая сборка без прикосновения к чувствительным компонентам - Двухканальный квадратурный выход (A / B) - Двухканальный квадратурный выход с индексом Пьюиза (A / B /1) - Питание: 5 В ПОСТОЯННОГО ТОКА - Тип выхода: TTL совместимый - Выходная цепь: подтягивание - Разрешение до 8192 CPR (отсчетов за оборот) - Максимальный диаметр вала: 8,0 мм - Соответствует директиве ЕС 2011/65/EU (RoHS)
