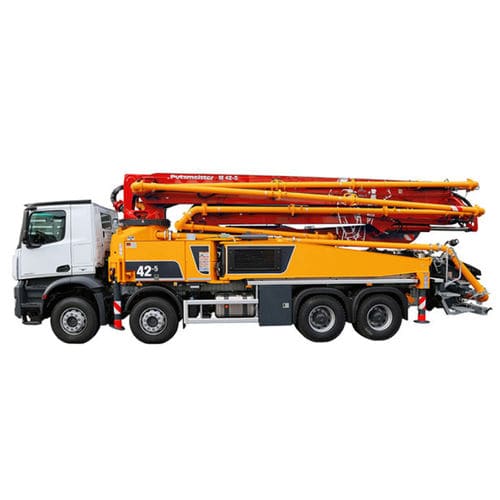

Мобильный автобетононасос BSF 42-5

для открытого пространствадля строительствадизельный

Обзор
Putzmeister BSF 42-5 — автобетононасос следующего поколения с улучшенной маневренностью и оптимизированными весовыми показателями для четырёхосных шасси. Для рынков Европы агрегат поставляется с iSC полностью гибкой системой опор и управлением Ergonic 3; для рынков за пределами Европы доступна опорная система OSS для работы в ограниченном пространстве. Общая длина насоса менее 12 м, а брутто‑масса менее 32 т (в зависимости от автомобиля и комплектации).

Ключевые характеристики

• Плавная 5‑стрелковая (RZ) распределительная стрела благодаря интеллектуальной прокладке подающей линии и сбалансированной стальной конструкции
• Эффективная работа за счёт продуманной эргономики
• Повышенная безопасность благодаря соблюдению действующих норм и рекомендаций
• Простота обслуживания за счёт оптимальной доступности и единой концепции болтовых соединений
• Снижение эксплуатационных расходов благодаря обслуживанию‑не требующим компонентам, меньшему числу специализированных деталей (только 3 стандартных колена) и уменьшенному объёму масла (примерно на 30 %)

Общая информация

• Число секций: 5
• Тип стрелы: RZ
• Вертикальный вылет: 41,6 м
• Горизонтальный вылет: 37,3 м
• Высота развёртывания: 8,6 м
• Поворот: 365°
• Макс. длина напорного шланга: 4 м
• Диаметр подающей линии: DN 125

Конфигурация – варианты насосной секции

• Concrete Pump Cell .17 iLS
  • Диаметр цилиндра / ход: 250 / 2100 мм
  • Производительность (сторона поршня): 170 м³/ч
  • Давление подачи (сторона поршня): 85 бар
  • Ходов (сторона поршня): 28 в минуту
• Concrete Pump Cell .16 H LS
  • Диаметр цилиндра / ход: 250 / 2100 мм
  • Производительность (сторона поршня): 160 м³/ч
  • Давление подачи (сторона поршня): 85 бар
  • Ходов (сторона поршня): 26 в минуту
• Concrete Pump Cell .16 H
  • Диаметр цилиндра / ход: 230 / 2100 мм
  • Производительность (сторона штока): 160 м³/ч
  • Производительность (сторона поршня) (теор. макс.): 108 м³/ч
  • Давление подачи (сторона штока): 85 бар
  • Ходов (сторона штока): 31 в минуту

Документы (примеры доступны)

• BSF 42-5 Brochure EN (продуктовая брошюра)
• BSF 42-5 Prospekt DE
• BSF 42-5 Brochure FR
• BSF 42-5 Catálogo ES
• BSF 42-5 EU Data Sheet EN
• Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN
• Различные EU / MENA технические листы и справочные материалы на нескольких языках

Видео (примеры доступны)

• M42-5 / BSF 42-5 walk-around / обзорный видео-ролик

Технические характеристики

• Модель: BSF 42-5
• Конфигурация стрелы: 5-стрелковая RZ распределительная стрела
• Вертикальный вылет: 41,6 м
• Горизонтальный вылет: 37,3 м
• Высота развёртывания: 8,6 м
• Поворот: 365°
• Макс. длина напорного шланга: 4 м
• Диаметр подающей линии: DN 125
• Доступные насосные секции (примеры): .17 iLS, .16 H LS, .16 H
• Размеры цилиндров и производительность (поршень/шток): см. варианты конфигурации выше
• Системы опор: iSC full flexible support (EU); OSS support system (за пределами EU)
• Система управления: Ergonic 3 (EU конфигурация)
