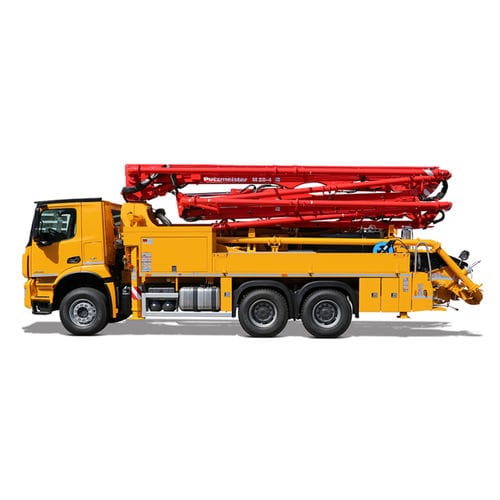

Мобильный автобетононасос M28-4

для строительства

Обзор
Компактный автобетононасос на шасси, обеспечивающий мобильную, маневренную и гибкую подачу бетона. Низкая высота установки и 4‑секционная стрела Z разработаны для ограниченных условий монтажа — в городских зонах, низких зданиях и при строительстве мостов. Шарнир A теперь допускает угол до 100°, что позволяет выдвигать стрелу для облегчения маневрирования внутри сооружений.

Ключевые особенности

• Широкий диапазон применения — от стеснённых городских площадок до мостостроения
• Компактная, бесступенчато регулируемая опорная система TRD для экономии места при установке
• Практичные отсеки для инструментов и аксессуаров
• Высокая производительность насоса в зависимости от варианта — проверенная эффективность
• Интегрированные функции безопасности для оператора и сервисного персонала
• Интуитивное управление обеспечивает простоту эксплуатации в условиях малой высоты

Общая информация

• Количество секций: 4
• Тип стрелы: Z‑складывание
• Высота подачи: 27,7 м
• Горизонтальный вылет: 23,4 м
• Высота в развернутом виде: 6,3 м
• Макс. длина напорного рукава: 3 м
• Напорная магистраль: DN 125

Конфигурация — данные по варианту
Concrete Pump Cell .15 iLS

• Диаметр рабочего цилиндра – ход: 250 / 2100 мм
• Производительность (со стороны поршня): 150 м³/ч
• Давление подачи (со стороны поршня): 83 бар
• Ходы (со стороны поршня) в минуту: 24

Concrete Pump Cell .16 H

• Диаметр рабочего цилиндра – ход: 230 / 2100 мм
• Производительность (со стороны штока): 160 м³/ч
• Производительность (со стороны поршня): 108 м³/ч (теоретич.)
• Давление подачи (со стороны штока): 85 бар
• Ходы (со стороны штока) в минуту: 31

Concrete Pump Cell .11 H

• Диаметр рабочего цилиндра – ход: 230 / 1400 мм
• Производительность (со стороны поршня): 121 м³/ч
• Давление подачи (со стороны поршня): 82 бар
• Ходы (со стороны поршня) в минуту: 35

Технические характеристики

• Модель: BSF 28-4
• Стрела: 4‑секционная Z‑стрела с углом шарнира A до 100° для расширенной маневренности
• Высота подачи: 27,7 м
• Горизонтальный вылет: 23,4 м
• Высота в развернутом виде: 6,3 м
• Макс. длина напорного рукава: 3 м
• Диаметр напорной магистрали: DN 125
• Разработан для работы в условиях ограниченного пространства установки (города, низкие здания, мосты)
