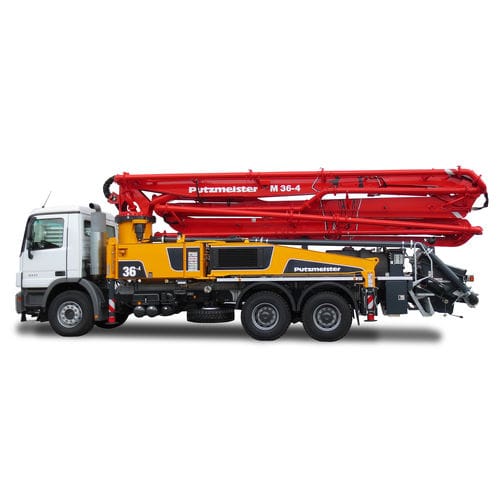

Мобильный автобетононасос BSF 36-4

для производственной линиидля внутреннего и внешнего пользованиядля открытого пространства

Обзор
Автобетононасос BSF 36-4 представляет собой компактное и гибкое решение для разнообразных работ по подаче бетона. Его 4-секционная стрела с Z-складыванием обеспечивает низкую высоту раскрытия и отличные характеристики скольжения, что позволяет работать в производственных помещениях, под мостами и путепроводами, а также на многослойных строительных объектах. Машина оптимизирована по массе для увеличения запаса полезной нагрузки для навесного оборудования и эксплуатационных материалов, что обеспечивает допуск к дорогам общего пользования и экономичные перемещения между объектами.

Основные свойства

• Более плавная и гибкая 4-рукояточная стрела с Z-складыванием, меньшая высота раскладывания и оптимальные характеристики скольжения
• Универсальное применение на стройплощадках: низкие здания, бетонирование перекрытий, плиты и фундаменты
• Эффективная работа благодаря продуманной эргономике и интуитивному управлению системой Ergonic® 2.0
• Вся информация отображается на дисплее радиоуправления для полного контроля на рабочем месте
• Высокая грузоподъёмность за счёт весовых резервов
• Небольшие ширины опоры благодаря гибким опорам и компактным конструкциям (опция)
• Прочность и устойчивость за счёт усиленного основания, компактного пьедестала стрелы и оптимальной прокладки трубопроводов
• Удобство обслуживания и ремонта благодаря оптимальной доступности и единой концепции крепёжных элементов
• Снижение затрат на обслуживание за счёт безобслуживаемых компонентов, меньшего количества типов деталей и меньшего объёма рабочих жидкостей

Общая информация

• Количество секций: 4
• Тип стрелы: Z
• Вертикальный вылет: 35,6 m
• Горизонтальный вылет: 31,4 m
• Высота раскрытия: 8,5 m
• Макс. длина конечного шланга: 4 m
• Диаметр подающей линии: DN 125

Конфигурация - Насосная секция .17 iLS

• Диаметр цилиндра материала / ход: 250 / 2100 мм
• Производительность (со стороны поршня): 170 m³/hr
• Давление подачи (со стороны поршня): 85 bar
• Ходы (со стороны поршня): 28 в мин

Конфигурация - Насосная секция .16 H

• Диаметр цилиндра материала / ход: 230 / 2100 мм
• Производительность (со стороны штока): 160 m³/hr
• Производительность (со стороны поршня) (макс. теор.): 108 m³/hr
• Давление подачи (со стороны штока): 85 bar
• Ходы (со стороны штока): 31 в мин

Технические характеристики

• Модель: BSF 36-4
• Стрела: 4‑секционный распределительный кран Z‑типа
• Вертикальный вылет: 35,6 m
• Горизонтальный вылет: 31,4 m
• Высота раскрытия: 8,5 m
• Макс. длина конечного шланга: 4 m
• Диаметр подающей линии: DN 125
• Варианты насосной секции: .17 iLS и .16 H
• .17 iLS: цилиндр материала 250 мм / ход 2100 мм; производительность со стороны поршня 170 m³/hr; давление поршневой стороны 85 bar; 28 ходов/мин
• .16 H: цилиндр материала 230 мм / ход 2100 мм; производительность со стороны штока 160 m³/hr; производительность со стороны поршня макс. теор. 108 m³/hr; давление со стороны штока 85 bar; 31 ход/мин (со стороны штока)
