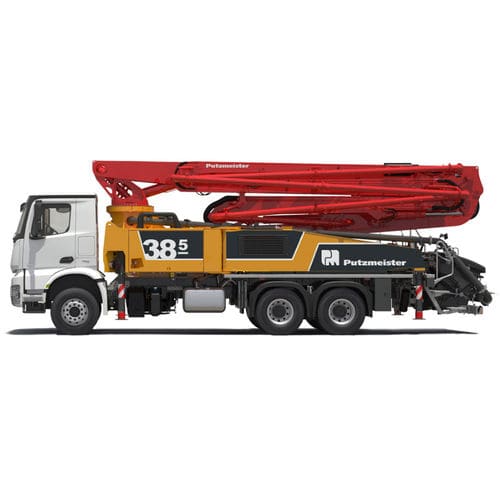

Мобильный автобетононасос BSF 38-5

для открытого пространствадля строительствапоршневый

Обзор
Putzmeister BSF 38-5 — это автобетононасос, предназначенный для укладки бетона среднего и большого объёма и для универсальных строительных площадок. Эргономичная компоновка и оптимизированное размещение компонентов обеспечивают стабильную эксплуатационную эффективность. Машина отвечает действующим требованиям безопасности и может устанавливаться на шасси разных производителей, включая 3‑ и 4‑осные конфигурации.

Ключевые особенности

• Полная масса менее 26 т при сохранении достаточного запаса для полезной нагрузки и рабочих материалов
• Устойчивая 5‑секционная распределительная стрела благодаря продуманному размещению подающего трубопровода и сбалансированной стальной конструкции
• Эффективная работа за счёт продуманной эргономики
• Повышенный уровень безопасности в соответствии с действующими стандартами и руководствами
• Удобство обслуживания благодаря оптимизированной доступности и продуманной концепции болтовых соединений
• Снижение затрат на обслуживание за счёт безобслуживаемых компонентов, уменьшения числа специальных деталей (только 2 стандартных изгиба подающего трубопровода) и сокращения объёмов рабочих материалов (объём масла уменьшен примерно на 30 %)

Общая информация

• Секции стрелы: 5
• Высота вылета (досягаемость): 37,5 м
• Длина конечного рукава макс.: 4 м

Конфигурация - насосный агрегат .17 iLS

• Диаметр рабочего цилиндра - ход: 10/83 "
• Производительность (сторонa поршня): 222 yd³/hr
• Давление подачи (сторонa поршня): 1233 psi
• Ходов в минуту (сторонa поршня): 28

Конфигурация - насосный агрегат .16 H

• Диаметр рабочего цилиндра - ход: 9
• Производительность (сторонa штока): 209 yd³/hr
• Производительность (сторонa поршня): 141 yd³/hr
• Давление подачи (сторонa штока): 1233 psi
• Ходов в минуту (сторонa штока): 31

Технические характеристики

• Модель: BSF 38-5
• Применение: автобетононасос для средних и больших объёмов укладки бетона и универсальных объектов
• Установка: подходит для шасси различных производителей; доступен для 3‑ и 4‑осных шасси
• Распределительная стрела: 5‑секционная стрела со стабильной конструкцией и оптимизированным расположением подающей магистрали
• Сервисная концепция: удобство обслуживания; продуманная концепция болтовых соединений; безобслуживаемые компоненты
• Рабочие материалы: сниженный объём масла (ок. −30 %) приводит к меньшей потребности в рабочих материалах
• Особенности по массе: полная масса < 26 т, включая запасы для полезной нагрузки и рабочих материалов
• Конфигурации насосов и данные по производительности приведены выше (диаметры цилиндров, производительности, давления, ходы)
