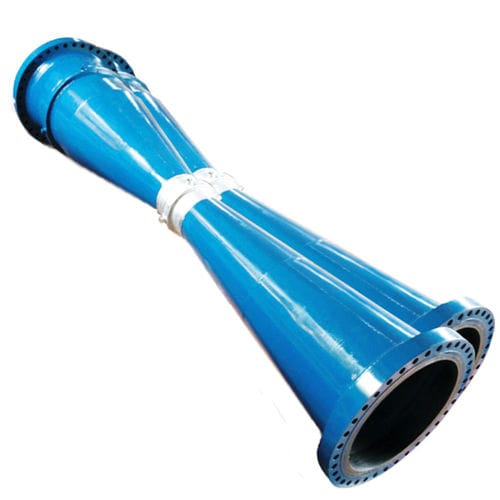

Трубка Вентури

Может использоваться для суспензий и грязных жидкостей Требуется короткий подводящий трубопровод Низкие затраты на установку Низкая восприимчивость к эрозии Низкая постоянная потеря давления Увеличенный срок службы благодаря отсутствию движущихся частей Вертикальная или горизонтальная установка До 12 дюймов весь вентури обрабатывается из цельного прутка. Выше 12 дюймов вентури изготавливается из листа. Прямоугольные вентури, используемые в воздуховодах, также изготавливаются из листа. Во многих случаях геометрия трубопровода не позволяет использовать трубку Вентури по всей длине. В этом случае предлагается "усеченная" классическая трубка Вентури, в которой расходящаяся часть может быть усечена примерно на 35% своей длины без изменения угла расхождения. Внешний диаметр расходящегося участка меньше внутреннего диаметра D трубы. Горловина ограничивает поток жидкости, что приводит к перепаду давления. Этот перепад давления связан с расходом с помощью уравнения Бернулли. Наклонные входной и выходной конусы помогают контролировать восстановление давления, делая Вентури самым эффективным из всех доступных дифференциальных расходомеров. Это приводит к меньшей постоянной потере давления и большей производительности по сравнению с другими дифференциальными расходомерами того же размера. Постоянные потери давления обычно составляют от 5 до 20 % от дифференциального давления, в зависимости от выбранного размера отверстия
