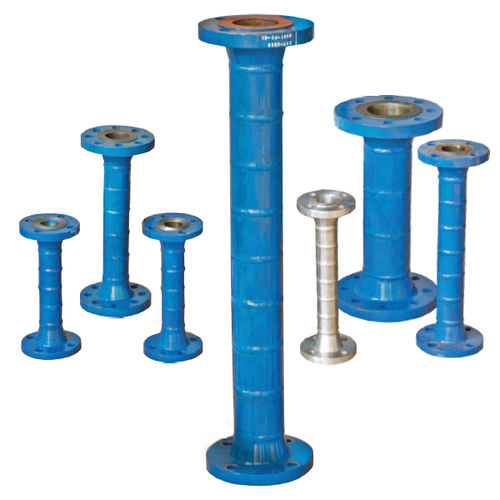

Выпускной фланец

Ограничительные отверстия используются для снижения давления жидкости и по своей конструкции несколько отличаются от пластин с отверстиями, которые используются для измерения расхода. Они предназначены для проскальзывания между фланцами трубопровода. Хотя одиночных ограничительных отверстий часто достаточно для выполнения требований, бывают ситуации, когда из-за условий процесса возникают ограничения, делающие одиночные ограничительные отверстия неприемлемыми. В таких ситуациях лучшим решением является использование нескольких последовательно соединенных ограничительных отверстий. В случае использования нескольких дросселей в первую очередь учитывается падение давления. Это касается как жидкости, так и пара/газа. Более высокий перепад давления подразумевает более высокие скорости, что приводит к проблемам с вибрацией и шумом. Другое соображение касается не только максимально допустимого перепада давления, и это особенно актуально для газового потока. Если условия процесса указывают на то, что при использовании одной ограничительной пластины возникнет критический поток, следует позаботиться о том, чтобы избежать работы при перепаде давления, превышающем критический. Критический подразумевает перепад давления на устройстве, превышающий 50 процентов от абсолютного давления на входе, при котором достигается звуковая скорость Конструкция многоступенчатого узла состоит из нескольких ограничительных пластин, разделенных расстоянием в один диаметр трубы и сваренных с трубами между ними. Торцевое соединение выполняется либо сваркой встык, либо с помощью торцевых фланцев.
