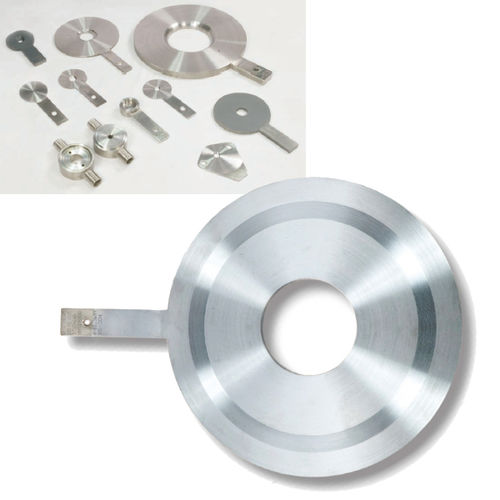

Пластина с отверстием PO

Концентрические с квадратными краями Они наиболее часто используются для измерения расхода. Они имеют такие особенности, как простота конструкции, высокая точность, простота установки и замены. Размеры, шероховатость и плоскостность отверстий пластин соответствуют действующему стандарту. Эти пластины рекомендуются для чистых жидкостей, газов и паровых потоков, когда число Рейнольда 7 колеблется от 10000 до 10. Эксцентрик Для жидкостей, содержащих твердые частицы, которые могут выпасть в осадок, или для паров, в которых может отложиться водный конденсат, эта пластина используется с эксцентриковым отверстием вровень с дном внутренней поверхности трубопровода, чтобы избежать осаждения таких включений. Аналогичным образом, для газов или паров она может быть установлена так, чтобы ее эксцентриковое отверстие сверху было заподлицо с внутренней поверхностью трубопровода, чтобы избежать задержки газа или пара в непосредственной близости от нее. Сегментные Сегментные диафрагмы наиболее полезны при наличии значительного количества воды или воздуха, а также при наличии взвесей в жидкостях. Это позволяет избежать скопления взвесей перед отверстием. Для работы с газом отверстие располагается снизу, а для жидкостей - сверху. Квадрантная кромка Входная кромка отверстия этой пластины закруглена до четверти круга. Эта пластина обычно используется для вязких жидкостей с числом Рейнольдса от 2000 до 10000. Конический вход Эти конические входные отверстия используются для низких чисел Рейнольдса в диапазоне от 80 до 2000 и дают более постоянный или предсказуемый коэффициент разгрузки. При более низких числах Рейнольдса коэффициент разряжения квадратного отверстия может измениться на 30%. Они более пригодны для работы с вязкими средами.
