Машина для нанесения покрытия непрерывного действия Pi1511

высокого качествамногослойная

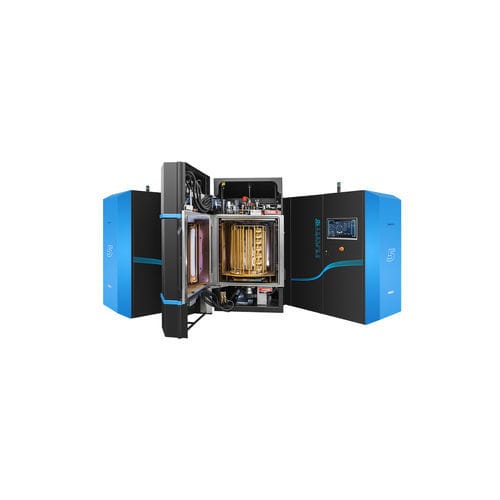

Pi1511 Большой комбинированный блок Pi1511 представляет собой устройство для нанесения PVD-покрытий в больших объемах. Он объединяет 3 вращающихся катода PLATIT LARC® XL внутри двери с 2 плоскими катодами ARC в задней части камеры. Комбинация круглых катодов с высокопроизводительными плоскими катодами позволяет наносить фирменные покрытия PLATIT с известной гибкостью. Катоды LARC® XL имеют очень длительный срок службы и, таким образом, гарантируют высокую производительность при низкой стоимости инструмента. Применяемые технологии: 3 x LARC® XL (LAteral Rotating XL Cathode) внутри двери и 2 x Planar Cathode с технологией ARC сзади MAC-3C (Magnetic ARC Confinement - Компенсация тока катушки) для автоматической регулировки магнитного поля Быстрый обмен катодами Осаждение фирменных покрытий PLATIT Применены технологии травления: LGD® (Lateral Glow Discharge - боковое свечение) Плазменное травление аргоном, светящиеся выделения Ионное травление металлов (Ti, Cr) Загрузка и время цикла: Макс. объем покрытия: ø 715 x H 805 [мм] Макс. высота покрытия при заданной толщине покрытия: 711 мм Макс. нагрузка: 400 кг 3 партии в день за*: Инструменты с хвостовиком (2 мкм): - ø 10 x 70 [мм], - 1080 шт., - 7,0 ч Вставки (3 мкм): - - ø/□ 20/14 х 6 [мм], - 7200 шт., - 7,5 ч Варочные панели (4 мкм): - - ø 80 x 180 [мм], - 48 шт., - 7,5 ч * Среднее время цикла для типичной смеси покрытий в производственной среде. Модульные карусельные системы: от 1 до 12 осей Программное обеспечение: Простота использования и обслуживания Программное обеспечение SmartSoftware компании PLATIT (ПК и система ПЛК) Современная система управления с сенсорным экраном Функция статистики и справки через пользовательский интерфейс Запись данных и отображение в реальном времени параметров процесса и расхода Ручное и автоматическое управление процессом Дистанционная диагностика и обслуживание Размеры машины: След: Ш 4900 x Г 2200 x В 2450 [мм]
