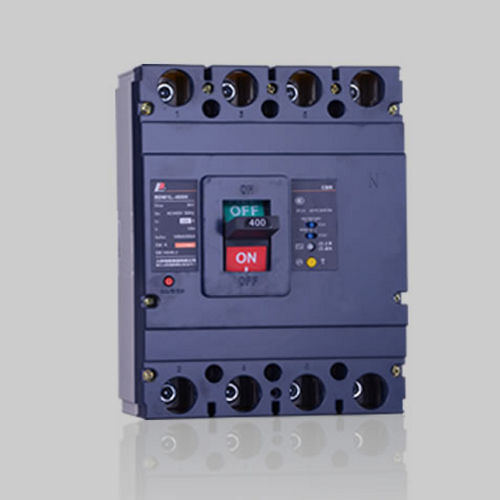

Магнитно-термическое дифференциальное устройство остаточного тока RDM67L

для защиты от сверхтоковзамыкания на землюуправляемое дифференциальным током

Устройство защитного отключения серии RDM67L предназначено для использования в распределительных сетях переменного тока частотой 50 Гц, с номинальным рабочим напряжением 400 В и номинальным рабочим током до 800 А. Оно обеспечивает защиту людей от косвенного контакта с током, а также используется для переключения цепей и нечастого пуска двигателей. Он оснащён защитой от перегрузки с обратнопропорциональной задержкой, мгновенной защитой от перегрузки, защитой от пониженного напряжения и защитой от остаточного тока для защиты цепи и оборудования. Данный автоматический выключатель отличается компактными размерами, высокой отключающей способностью и короткой дугой. Данный автоматический выключатель обладает функцией изоляции. Данный автоматический выключатель не изменяет направление подачи питания: клеммы N, 1, 3, 5 должны подключаться к сети питания, а клеммы 2, 4, 6 и N — к нагрузке. Данный автоматический выключатель соответствует стандарту IEC 60947-2. 3.0 Условия эксплуатации, монтажа и транспортировки 3.1 — Температура: макс. +40 °C, мин. +35 °C. Среднесуточная температура не должна превышать +35 °C. 3.2 — Высота над уровнем моря: макс. 2000 м. 3.3 - Влажность: при +40 °C максимальная влажность не должна превышать 50 %. Однако при более низких температурах допускается более высокая влажность. Например, при +20 °C допустима влажность 90 %. Необходимо следить за отсутствием конденсации при изменении температуры. 3.4 — Уровень загрязнения: 3-й уровень 3.5 — Место установки: среда, не вызывающая коррозию металла и повреждение изоляции, не содержащая газов и проводящей пыли, а также защищённая от ударов и воздействия дождевой воды; наклон между монтажной пластиной и каждой стороной не должен превышать 5°. 3.6 — Внешнее магнитное поле в месте установки не должно превышать 5-кратной величины магнитного поля Земли. Устройство подходит для электромагнитной среды типа B.
