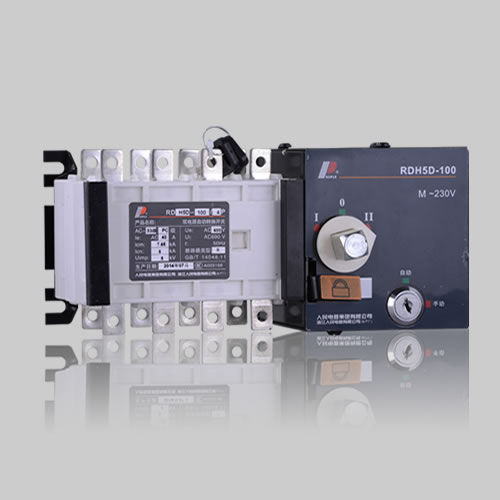

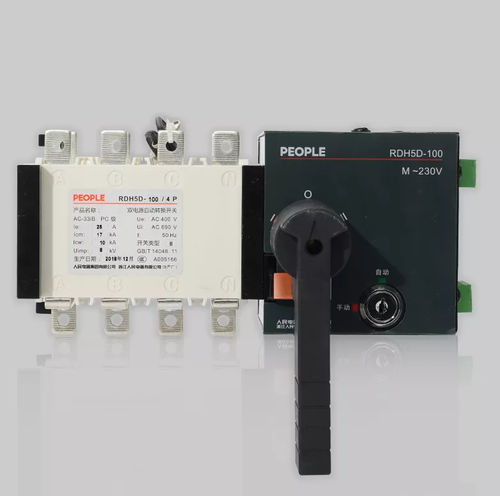

Автоматический блок автоматического переключения RDH5D

на два направлениядля блокировкиуправляемый на расстоянии

Автоматические переключатели серии RDH5D объединяют в себе системы электрической и механической блокировки, что гарантирует безопасность переключения. Они предназначены для систем электропитания промышленных распределительных устройств с частотой 50 Гц, номинальным напряжением 400 В переменного тока и номинальным током до 3200 А. Устройства оснащены функциями обнаружения, связи, электрические и механические блокировки. Оно обеспечивает полностью автоматическое и дистанционное управление, сброс, ручное управление в аварийных ситуациях и другие операции. Данное устройство подходит для двухконтурного электропитания, автоматического переключения между основным и резервным источниками питания, а также для автоматического переключения и безопасного отключения между двумя группами нагрузочного оборудования. Конструкция устройства 3.1 — Электрическая блокировка: управляет питанием внутренней цепи выключателя. Когда она включена, выключатель может осуществлять полностью автоматическое управление, принудительное восстановление и дистанционное управление; когда она выключена, выключатель может управляться только вручную. 3.2 — Рукоятка управления: при использовании рукоятки для ручного управления электрическая блокировка должна быть выключена. 3.3 — Блокировка механизма: используется для диагностики. Сначала с помощью рукоятки поверните выключатель в положение «0», затем поднимите механизм блокировки вверх и зафиксируйте его, после чего приступайте к диагностике (при поднятии блокировки внутреннее питание цепи управления выключается, и выключатель не может работать ни в автоматическом, ни в ручном режиме). 3.4 — Индикация положения: отображает рабочее положение (l, 0, ll). Способ использования 6.1 — Автоматическая функция: при отключении основного питания переключатель переводит цепь на резервное питание; при восстановлении основного питания переключатель переводит цепь на основное питание. 6.2 — Функция принудительного переключения в положение «0»: при нажатии кнопки «0» выключатель отключает оба источника питания.
