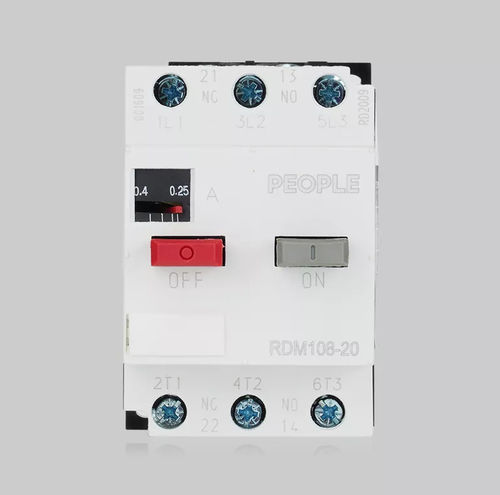

Воздушный выключатель RDM108 series

для сверхнагрузкис защитой от короткого замыканиядля защиты двигателя

Автоматический выключатель в литом корпусе серии RDM108 предназначен для использования в цепях переменного тока частотой 50 Гц/60 Гц,номинальным рабочим напряжением до 660 В и номинальным током от 0,1 А до 63 А для защиты маломощных двигателей и цепей от перегрузки и короткого замыкания, а также для нечастого переключения цепей и прямого пуска двигателей в нормальных условиях. Кроме того, данная продукция способна напрямую включать и отключать двигатель при полном напряжении и нагрузке AC-3, обеспечивая защиту от перегрузки и короткого замыкания. Данная продукция соответствует стандартам GB14048.2 и GB14048.4. 3.2 Конструкция Модель RDM108-20 имеет вспомогательный контакт, модель RDM108-32 может быть оснащена одной внешней группой вспомогательных контактов, а модель RDM108-63 — одной внутренней группой вспомогательных контактов. Механизм срабатывания моделей RDM108-32 и RDM108-63 имеет конструкцию с быстрым замыканием и размыканием, благодаря чему он обладает функцией ограничения тока. Имеются биметаллический механизм с обратнопропорциональной задержкой и мгновенный электромагнитный механизм срабатывания. Механизм защиты от перегрузки оснащён устройством температурной компенсации. На передней панели изделия имеется стрелка регулировки тока срабатывания, при этом ток срабатывания регулируется в пределах указанного диапазона. Тип управления моделей RDM108-20, -32 и -63 соответственно: кнопочное, поворотным регулятором и ручкой. Данные изделия имеют переднюю панель для подключения и предназначены для монтажа на плату. Модели RDM108-20, -32 поставляются с монтажной панелью и могут устанавливаться на DIN-рейку 35 мм. Нормальные условия эксплуатации и монтажа 3.1 Высота над уровнем моря в месте установки не должна превышать 2000 м. 3.3 Класс загрязнения — 3. 3.4 Тип монтажа: основная цепь — III, вспомогательная и управляющая цепи — II. 3.2 Температура окружающей среды не должна превышать +40 °C и опускаться ниже -5 °C,
