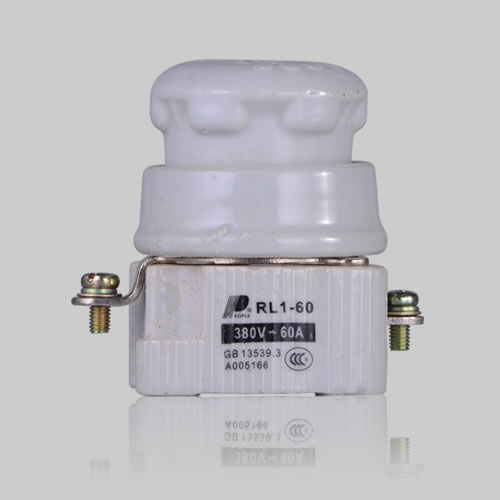

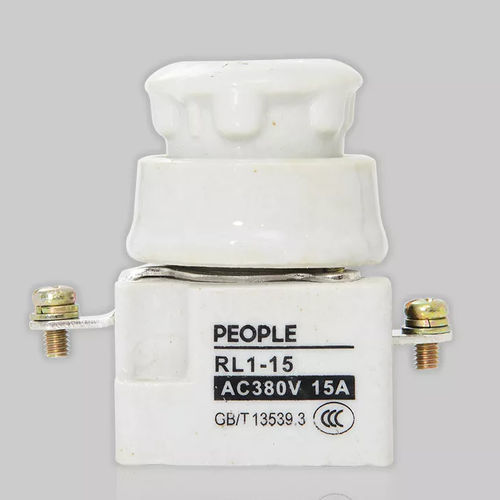

Цилиндрический предохранитель RL1

из керамики

Предохранитель с винтовым цоколем серии RL1 предназначен для использования в промышленных электрораспределительных устройствах с переменным током частотой 50 Гц, номинальным напряжением 380 В и номинальным током до 200 А в качестве средства защиты цепей от перегрузки и короткого замыкания. Диапазон отключения и категория использования Диапазон отключения плавких вставок данной серии соответствует классу «g», а категория использования — «G», что соответствует плавким вставкам общего назначения с полным диапазоном отключения. Конструктивные особенности Плавкие предохранители данной серии состоят из плавкой вставки, корпуса и нагревательного элемента. Плавик состоит из трубки, плавкого элемента, наполнителя и индикатора. Плавкий элемент из ленты или проволоки из чистой меди с переменным поперечным сечением герметично вставлен в высокопрочную трубку; трубка заполнена химически обработанным кварцевым песком высокой чистоты, выступающим в качестве дуговой среды. На торцевой заглушке плавкой вставки имеется индикатор; при плавлении предохранителя индикатор немедленно становится видимым, что свидетельствует о срабатывании предохранителя. Основание предохранителя состоит из корпуса, металлической винтовой трубки с клеммами и защитного фарфорового кольца. Компонент плавкой вставки состоит из металлической наружной резьбовой трубки и фарфоровой ручки; в верхней части имеется прозрачное окошко, позволяющее определить, появился ли индикатор плавкой вставки (то есть перегорел ли предохранитель). Во время работы предохранитель имеет полностью герметичную конструкцию. Основание устанавливается с помощью винтов, что просто и удобно. Боковой клеммник соединяется с внешним проводом с помощью винта.
