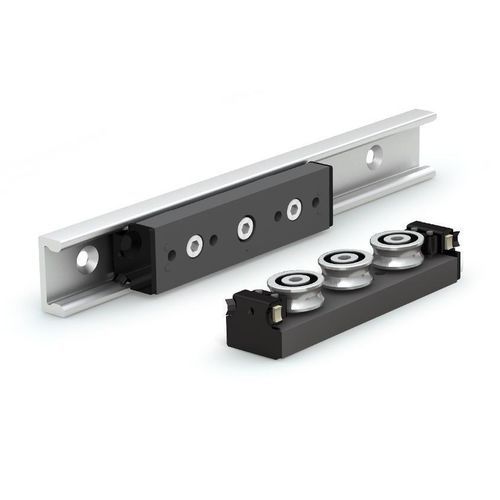

Линейная направляющая с роликами Rail Plus

28 мм43 ммиз стали

Обзор продукта
Система линейных направляющих Steel Rail Plus от PBC Linear разработана для устранения проблем с несоосностью в параллельных рельсовых узлах. Система сочетает холоднотянутые оцинкованные стальные рельсы (доступны в различных ширинах и длинах до 5 000 мм) с легкими алюминиевыми каретками, оснащёнными концентрическими и эксцентрическими кулачковыми роликами. Регулируемая предварительная нагрузка роликов позволяет настраивать жёсткость, обеспечивать плавное движение и гибкость монтажа.

Ключевые функциональные элементы

• Рельсы: холоднотянутые, оцинкованные стальные; компактные U-образные профили для пространстваограниченных установок автоматизации и робототехники; длины до 5 000 мм, примерные ширины 28 мм и 43 мм.
• Каретки: алюминиевые корпуса с 3–6 кулачковыми роликами (концентрические и эксцентрические) и регулируемой предварительной нагрузкой для настройки жёсткости и ходовых характеристик.
• Типы кареток: направляющие, плавающие и поворотные для удовлетворения различных требований по выравниванию и ограничению движения.

Функции по типам кареток

• Направляющая каретка — задаёт путь движения и несёт основную нагрузку; контакт роликов обеспечивает двухточечное ограничение в осевом и радиальном направлениях.
• Плавающая каретка — допускает небольшое боковое смещение для поглощения ошибок расстояния между рельсами, при этом ограничивает радиальное движение.
• Поворотная каретка — допускает ограниченную угловую регулировку для компенсации непараллельных или неполотносовых рельсов.

Смазка и защита от загрязнений
Каретки оснащены регулируемой предварительной нагрузкой, встроенными маслонаполненными войлочными протирками и скребком для обеспечения непрерывной самосмазки и защиты от загрязнений, что снижает потребность в обслуживании.

Основные параметры производительности

• Максимальная динамическая грузоподъемность (справочная для коллекции): 20 520 N.
• Плавный ход и высокая грузоподъёмность благодаря конструкции с кулачковыми роликами и регулируемой предварительной нагрузке.
• Гибкость монтажа: рельсы с вариантами зенкования под крепёж и совместимость кареток с компонентами серии SRP.

Применения
Предназначено для линейных систем с параллельными рельсами, требующих автоматического выравнивания или компенсации ошибок расстояния/параллельности рельс — типичные области применения: автоматизация, робототехника, транспорт материалов и тяжёлые позиционирующие системы.

Способы заказа (уровень коллекции)

• Доступны инструменты конфигурации для подбора и спецификации компонентов Steel Rail Plus.
• Варианты запроса коммерческого предложения и заказа доступны через инструменты сайта (настроить / получить предложение).

Технические характеристики / данные

• Серия / обозначение модели: Steel Rail Plus
• Производитель / бренд: PBC Linear
• Материал рельса: холоднотянутый сталь, оцинкованная
• Длины рельсов: до 5 000 мм (примеры на складе: 250 мм, 500 мм, 1 000 мм; возможны нестандартные длины)
• Ширины рельсов (примеры): 28 мм и 43 мм
• Материал каретки: алюминиевые корпуса
• Тип роликов: концентрические и эксцентрические кулачковые ролики; расположения регулируемые
• Число роликов на каретку: обычно 3–6 в зависимости от модели
• Типы кареток: направляющая, плавающая, поворотная
• Регулируемость: регулируемая предварительная нагрузка на каретках для повышения жёсткости
• Самосмазка: встроенные маслонаполненные войлочные протирки и скребок
• Максимальная динамическая грузоподъёмность (справочная для коллекции): 20 520 N
• Крепление: варианты зенкования на рельсах; совместимые пары каретка/рельс серии SRP
• Типичные применения: системы параллельных рельсов, автоматизация, робототехника, тяжёлое линейное позиционирование с требованием компенсации несоосности
