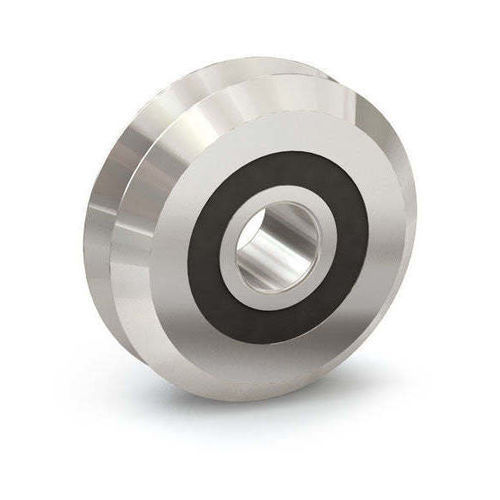

Колесо моноблок V

из нержавеющей сталигладкоешариковое

Обзор
V-ролики — это прецизионные кулачковые подшипники с V-образной рабочей поверхностью, предназначенные для перемещения по соответствующим V-направляющим, 90° дорожкам или совместимым поверхностям круглых валов. V-ролики PBC Linear для серии V-Guide® используют конструкцию с двумя рядами конических/скошенных контактов для восприятия радиальных и осевых нагрузок и обеспечения плавного направленного перемещения. Доступные диаметры: 20, 30, 45 и 60 мм; доступны различные варианты материалов и уплотнений для промышленных применений.

Ключевые характеристики

• Двухрядная конструкция скошенного контакта для комбинированных радиальных и осевых нагрузок
• Наружные диаметры: 20 мм, 30 мм, 45 мм, 60 мм
• Варианты материалов: подшипниковая сталь 52100 и нержавеющая сталь 440
• Варианты уплотнений: экранированные (shielded), герметичные (постоянная смазка), двойное уплотнение (нержавеющая)
• Совместимы с концентрическими и эксцентрическими втулками из нержавеющей стали 303 для фиксированного позиционирования или регулировки предварительной нагрузки
• Применимы для внутренних/внешних 90° направляющих и совместимых поверхностей круглых валов

Характеристики производительности (по данным изделия)

• Радиальная грузоподъемность до 9 991 N (2 246 lb)
• Осевая грузоподъемность до 2 313 N (520 lb)
• Диапазон рабочей температуры: -20 °C до 80 °C (-4 °F до 176 °F)
• Максимальная скорость вращения: 16 000 rpm
• Допустимая линейная скорость: до 13.23 m/s

Таблица продукции
Артикул | Диаметр (mm / in.) | Вес (g / oz) | Радиальная нагрузка (N / lb) | Осевая нагрузка (N / lb) | Материал | Особенность
VW1 | 20 / 3/4 | 12 / 0.42 | 1 260 / 283 | 297 / 67 | Подшипниковая сталь 52100 | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1 260 / 283 | 297 / 67 | Подшипниковая сталь 52100 | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1 260 / 283 | 297 / 67 | Нержавеющая сталь 440 | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1 260 / 283 | 297 / 67 | Нержавеющая сталь 440 | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2 730 / 614 | 632 / 142 | Подшипниковая сталь 52100 | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2 730 / 614 | 632 / 142 | Подшипниковая сталь 52100 | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2 730 / 614 | 632 / 142 | Нержавеющая сталь 440 | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2 730 / 614 | 632 / 142 | Нержавеющая сталь 440 | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6 166 / 1 386 | 1 448 / 326 | Подшипниковая сталь 52100 | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6 166 / 1 386 | 1 448 / 326 | Подшипниковая сталь 52100 | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6 166 / 1 386 | 1 448 / 326 | Нержавеющая сталь 440 | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6 166 / 1 386 | 1 448 / 326 | Нержавеющая сталь 440 | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Подшипниковая сталь 52100 | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Подшипниковая сталь 52100 | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Нержавеющая сталь 440 | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Нержавеющая сталь 440 | Double Sealed

Материалы и варианты уплотнений

• Материалы: подшипниковая сталь 52100 (закалённые рабочие поверхности) и нержавеющая сталь 440 (коррозионная стойкость)
• Экранированные подшипники: защита от лёгкого загрязнения
• Запечатанные подшипники: постоянные уплотнения и смазка для защиты от пыли/влаги
• Двойные уплотнённые нержавеющие варианты: повышенная защита от загрязнений для суровых условий

Втулки и установка

• Совместимые втулки: концентрические для фиксированного позиционирования, эксцентрические для регулировки предварительной нагрузки/посадки
• Материал втулок: 303 нержавеющая сталь; доступны крепления в дюймах или метрические

Применения

• Автоматизация и робототехника
• Конвейеры и обработка материалов
• Промышленные машины и производственное оборудование
• Медицинские и лабораторные приборы

Технические характеристики

• Доступные диаметры: 20 мм, 30 мм, 45 мм, 60 мм
• Радиальная грузоподъемность до 9 991 N (2 246 lb)
• Осевая грузоподъемность до 2 313 N (520 lb)
• Температура эксплуатации: -20 °C до 80 °C (-4 °F до 176 °F)
• Максимальная скорость вращения: 16 000 rpm
• Линейная скорость: до 13.23 m/s
• Типы подшипников: shielded (52100), sealed (52100), stainless sealed (440), double-sealed stainless (440)
• Втулки: варианты концентрические и эксцентрические из 303 нержавеющей стали (крепление в дюймах или метрическое)
• Конструкция: двухрядные роликовые подшипники со скошенным контактом и V-образной рабочей поверхностью
• Совместимые типы направляющих: внутренние/внешние 90° направляющие и поверхности круглых валов
