Линейная направляющая с роликами Rail Standard

35 мм28 мм43 мм

Обзор

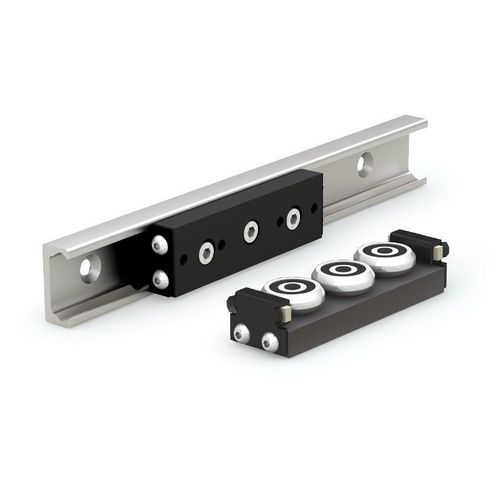

Стандартные линейные направляющие со стальным рельсом сочетают U-образные шлифованные стальные направляющие и высокопрочные алюминиевые каретки, оснащённые 3–5 стальными кулачковыми роликами (концентрические и эксцентрические). Рельс задаёт фиксированную траекторию; каретка (слайдер) поддерживает и направляет перемещаемую нагрузку. Концентрические ролики несут нагрузку; эксцентрические ролики позволяют регулировать устранение люфтов, обеспечивая плавное и контролируемое движение.

Конструктивные особенности

• Корпуса кареток из высокопрочного алюминия для лёгкой и жёсткой опоры
• 3–5 стальных кулачковых роликов на каретку (концентрические и эксцентрические для несущей способности и регулировки люфтов)
• U-образные шлифованные стальные направляющие для точного направляющего действия и повторяемости

Смазка и защита от загрязнений

• Интегрированные маслонаполненные войлочные скребки обеспечивают постоянную смазку дорожек
• Скребковая лезвие удаляет загрязнения и частицы, защищая катящиеся поверхности в суровых условиях

Крепление и конфигурация

• Направляющие доступны с установкой в плоское отверстие с потайным дном (counterbore) — отверстия с плоским дном для тонкоголовых винтов, которые размещаются заподлицо или ниже поверхности
• Опция потайной установки (countersunk) — наклонные отверстия для конических винтов, полностью заподлицо, доступна через конфигурацию

Производительность и области применения

• Регулируемая преднагрузка для увеличения жёсткости и стабильности
• Максимальная динамическая грузоподъёмность: 19 650 N
• Низкое трение и высокая жёсткость — подходят для компактной высокоскоростной автоматизации, перемещения материалов и робототехники
• Длина рельса доступна до 3 200 мм

Технические характеристики

• Материал каретки: высокопрочный алюминий
• Материал роликов: стальные кулачковые ролики (концентрические и эксцентрические)
• Количество роликов: 3–5 роликов на каретку (в зависимости от модели)
• Профиль рельса: U-образная шлифованная стальная линейная направляющая
• Максимальная динамическая грузоподъёмность: 19 650 N
• Интегрированная смазка: маслонаполненные войлочные скребки
• Защита от загрязнений: скребковая лезвие
• Крепление: counterbore (стандарт) или countersunk (конфигурируемо)
• Максимальная длина рельса: до 3 200 мм
• Типичные области применения: компактная высокоскоростная автоматизация, перемещение материалов, робототехника
