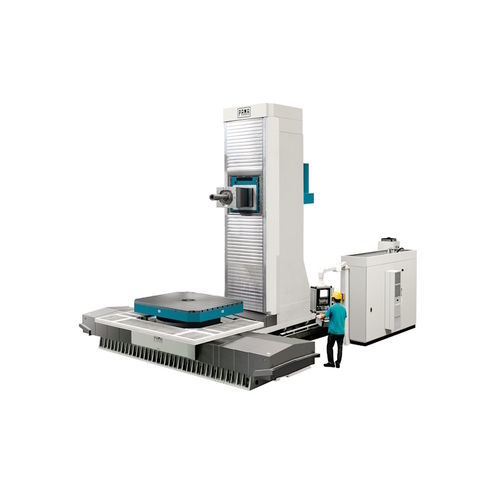

Расточно-фрезерный центр ЧПУ SPEEDMAT RAM series

вертикальныйT-стойкас подвижной стойкой

Обзор
Расточно-фрезерные центры PAMA Speedmat RAM сочетают максимальную статическую и динамическую жесткость с гидростатическим направлением и термической симметрией для точной обработки мелких и средних компонентов. T-образная конструкция с подвижной колонной и перемещающимся столом; доступны версии для фрезерования и многозадачные версии фрезерование/токарная обработка.

Конструкция и ключевые особенности
Конструкция оптимизирована методом конечных элементов для балансировки распределения масс, жесткости и теплового поведения. Рам направляется гидростатически в шпиндельной головке и оснащен системой обратной связи в реальном времени для компенсации теплового удлинения. Гидростатические поворотные оси и решения по столам обеспечивают демпфирование и жесткость у источника, что поддерживает стабильную точность при тяжелых резаниях и длительных циклах.

Варианты шпинделя и приспособлений

• W головка-рам: расточная штанга с механической передачей
• WD головка-рам: расточная штанга с Direct Drive
• MD головка-рам: привод с Direct Drive

Дополнительные опции и ПО
Конфигурируется с различными присоединяемыми головками CNC, системами паллетирования/столов, автоматическими сменщиками инструмента и головок. CNC-контроллеры: Siemens, Heidenhain, Fanuc.

Техническая информация (кратко)
Серия PAMA Speedmat RAM обеспечивает максимальные диаметры заготовок от 2200 до 5000 мм. Основные технические данные включают хода осей, размеры и грузоподъемность столов, варианты шпинделя/головки и возможности быстрого перемещения линейных осей.

Таблицы (значения и диапазоны)
РАБОЧАЯ ЗОНА
Ход оси X (стол): 2200 - 5000 мм
Ход оси Y (головка): 1750 - 4000 мм
Ход оси V (колонна): 1500 - 4000 мм
Ход оси Z (рам): 1200 / 1600 мм
Проходной диаметр: 2200 - 5000 мм

ФРЕЗЕРНЫЕ СТОЛЫ
Размер стола или паллеты: 1250x1250 - 3000x3000 мм
Грузоподъемность: до 50000 кг
Быстрая подача по оси B: до 6 rpm

ТОРЦЕВЫЕ/ТОРЦОВЫЕ СТОЛЫ
Размер стола или паллеты: Ø1250 - Ø3500 мм
Грузоподъемность: до 32000 кг
Скорость вращения: до 300 rpm

W ГОЛОВКА-РАМ (расточная штанга с диапазонным переключением)
Сечение рама: 430x430 мм
Диаметр расточного шпинделя: 130 - 160 мм
Ось W (расточный шпиндель): 800 мм
Передача шпинделя: 2 диапазона
Мощность шпинделя (S1): 41 - 82 кВт
Крутящий момент шпинделя (S1): 1389 - 3451 Нм
Скорость шпинделя: 3000 - 4000 rpm

WD ГОЛОВКА-РАМ (Direct Drive расточная штанга)
Сечение рама: 430x430 мм
Диаметр расточного шпинделя: 120 мм
Ось W (расточный шпиндель): 600 мм
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 кВт
Крутящий момент шпинделя (S1): 1175 Нм
Скорость шпинделя: 5000 rpm

MD ГОЛОВКА-РАМ (Direct Drive привод)
Сечение рама: 430x430 мм
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 - 90 кВт
Крутящий момент шпинделя (S1): 822 - 1175 Нм
Скорость шпинделя: 6000 rpm

ХАРАКТЕРИСТИКИ ЛИНЕЙНЫХ ОСЕЙ
Быстрая подача осей X, Y, V, Z: до 40000 мм/мин

Технические характеристики

• Семейство моделей: SPEEDMAT RAM
• Конструкция машины: T-type с подвижной колонной и перемещающимся столом
• Максимальный диаметр детали: 2200 - 5000 мм
• Ход оси X (стол): 2200 - 5000 мм
• Ход оси Y (головка): 1750 - 4000 мм
• Ход оси V (колонна): 1500 - 4000 мм
• Ход оси Z (рам): 1200 / 1600 мм
• Сечение рама: 430x430 мм
• Размеры фрезерных столов: 1250x1250 - 3000x3000 мм
• Грузоподъемность фрезерных столов: до 50000 кг
• Размеры токарных столов: Ø1250 - Ø3500 мм
• Грузоподъемность токарных столов: до 32000 кг
• Быстрая подача по оси B: до 6 rpm
• Быстрая подача линейных осей: до 40000 мм/мин
• Опции головки: W, WD, MD (механическое переключение диапазонов / Direct Drive / Direct Drive driver)
• Диапазон мощности шпинделя: 41 - 90 кВт в зависимости от головки
• Диапазон крутящего момента шпинделя: 822 - 3451 Нм в зависимости от головки
• Скорости шпинделя: до 6000 rpm в зависимости от головки
• Гидростатическое направляющее и гидростатические поворотные оси для демпфирования и жесткости
• Меры по термической симметрии и компенсация удлинения рама в реальном времени (патент)
• CNC-опции: Siemens, Heidenhain, Fanuc
