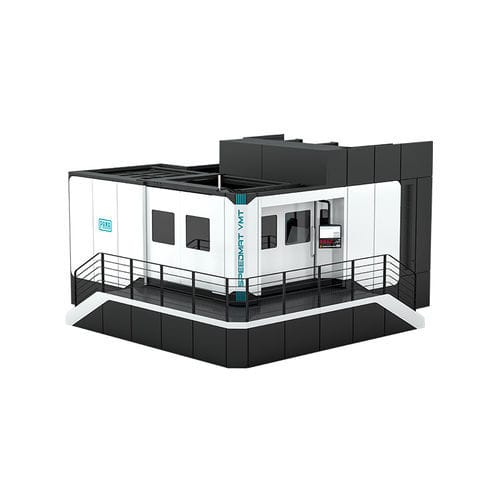

Обрабатывающий центр 5 осей SPEEDMAT VM series

вертикальныйс подвижным столомс рамой

Обзор продукта
Портальные обрабатывающие центры PAMA SPEEDMAT VM сочетают высокую динамику и жёсткость с высокой точностью обработки заготовок, предназначены для тяжёлых задач на малых и средних деталях. Машина имеет фиксированную портальную конструкцию, подвижную поперечину и перемещающийся стол. Доступна в фрезерной версии (SPEEDMAT VM) и в мультизадачной фрезерно-револьверной/токарной версии (SPEEDMAT VMT).

Конструкция и конфигурация
Конструкции разработаны с использованием метода конечных элементов для оптимизации масс, повышения статической и динамической жёсткости и улучшения тепловой симметрии.

• Доступные варианты головок: головка HVA с непрерывной осью, наклон 45°
• Головка с непрерывной осью наклона

Обе головки доступны с электронными шпинделями в вариантах высокой скорости и высокого крутящего момента.

Опции стола и шпинделя
Варианты столов: TR (фрезерование) для VM и TRT (фрезерование и токарная обработка) для VMT. Патентованная концепция опоры стола PAMA сочетает подшипники качения с гидростатической опорой для увеличения грузоподъёмности и точности.

Автоматизация, приспособления и ПО
Доступны специализированные CNC-присоединяемые головки, системы палетных столов, автоматические сменщики инструмента и сменщики головок. CNC-управление конфигурируется Siemens или Heidenhain. Интегрированные датчики под управлением ПО PAMA обеспечивают работу без оператора, мониторинг процессов и оптимизацию энергопотребления.

Техническая информация (итог)
Диаметры обрабатываемых заготовок: 1500 мм, 2000 мм и 3000 мм.

Столы
VM (рабочая зона и стол)
Ход оси X (стол): 1700 - 2700 мм
Ход оси Y (шпиндель): 1500 - 2700 мм
Ход оси Z (поперечина): 1300 - 1700 мм
Диаметр вращения: 1500 - 3000 мм
Размер стола / палеты (VM): 1000 x 1000 - 2000 x 2000 мм
Грузоподъёмность (VM): до 12 000 кг

VMT (рабочая зона и стол)
Ход оси X (стол): 1700 - 2700 мм
Ход оси Y (шпиндель): 1500 - 2700 мм
Ход оси Z (поперечина): 1300 - 1700 мм
Диаметр вращения: 1500 - 3000 мм
Размер стола / палеты (VMT): Ø1250 - Ø2200 мм
Грузоподъёмность (VMT): до 8 000 кг
Скорость вращения (VMT): до 350 об/мин

Шпиндель и корпус (итог)
Передача шпинделя: Direct Drive
Мощность шпинделя (S6-40%): 84 / 85 кВт (две конфигурации)
Крутящий момент шпинделя (S6-40%): 901 / 450 Нм (две конфигурации)
Частота шпинделя: 8 000 / 12 500 об/мин (опции высокая скорость / высокий крутящий момент)

Приводы осей и динамика
Ход быстрой подачи осей X,Y,Z: до 50 000 мм/мин
Ход быстрой подачи оси B: до 10 об/мин
Ускорение осей X,Y,Z: 3 м/с²

Типичные крутящие моменты шпинделя A / HVA
SPEEDMAT VM (корпус A / HVA): контурный крутящий момент оси A 4000 Нм; зажимной крутящий момент оси A 8000 Нм
SPEEDMAT VMT (корпус A / HVA): контурный крутящий момент оси A 5000 Нм; зажимной крутящий момент оси A 10000 Нм

Технические характеристики

• Семейство продукта: SPEEDMAT VM (также доступен как многофункциональный SPEEDMAT VMT)
• Конструкция: фиксированный портал с подвижной поперечиной и перемещающимся столом
• Доступные диаметры заготовок: 1500 мм, 2000 мм, 3000 мм
• Ход X (стол): 1700 - 2700 мм
• Ход Y (шпиндель): 1500 - 2700 мм
• Ход Z (поперечина): 1300 - 1700 мм
• Размер стола / палеты (VM): 1000 x 1000 - 2000 x 2000 мм
• Размер стола / палеты (VMT): Ø1250 - Ø2200 мм
• Грузоподъёмность: до 12 000 кг (VM), до 8 000 кг (VMT)
• Скорость вращения (VMT): до 350 об/мин
• Передача шпинделя: Direct Drive
• Мощность шпинделя (S6-40%): 84 / 85 кВт
• Крутящий момент шпинделя (S6-40%): 901 / 450 Нм
• Частота шпинделя: 8 000 / 12 500 об/мин
• Контурный крутящий момент оси A: 4000 Нм (VM) / 5000 Нм (VMT)
• Зажимной крутящий момент оси A: 8000 Нм (VM) / 10000 Нм (VMT)
• Ход быстрой подачи осей X,Y,Z: до 50 000 мм/мин
• Ускорение осей X,Y,Z: 3 м/с²
• Ход быстрой подачи оси B: до 10 об/мин
• Варианты стола: TR (фрезерование), TRT (фрезерование + токарная обработка)
• Доступные приспособления: HVA (45° непрерывная ось) и головка A (непрерывная ось наклона)
• CNC: опции Siemens или Heidenhain
• Патентованная концепция опоры стола: сочетает подшипники качения с гидростатической опорой
