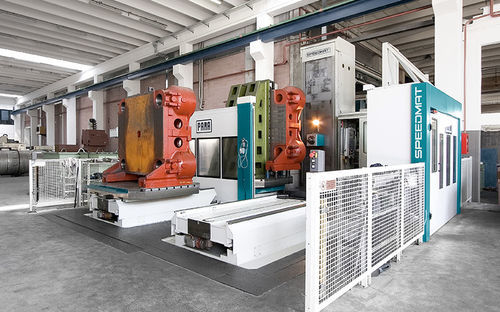

Расточно-фрезерный центр ЧПУ SPEEDMAT series

с подвижной стойкоймногоосныйдля крупногабаритных деталей

Обзор продукта
Сверлильно‑фрезерные центры PAMA SPEEDMAT сочетают демпфирование и высокую жёсткость с точностью для тяжёлой обработки. Машины имеют Т‑образную конструкцию с подвижной колонной и передвигаемым столом; колонна термически симметрична и оснащена центральной шпиндельной головкой для максимальной геометрической точности. Доступны в версиях для фрезерования и в многозадачных версиях фрезерования‑и‑токарной обработки.

Варианты шпинделя (headstock)

• W headstock: расточная штанга с механической (2‑ступ.) передачей
• WD headstock: расточная штанга с Direct Drive
• MD headstock: приводной шпиндель с Direct Drive

Конструкция и особенности
Конструкции изучены методом конечных элементов для оптимизации распределения массы, статической и динамической жёсткости и термической симметрии. Расточные шпиндели W и WD снабжены системой обратной связи для компенсации тепловых удлинений (патент PAMA). Фрезерные столы оснащены гидростатическими поворотными осями для обеспечения максимальной жёсткости и демпфирования при обработке. Для многозадачной обработки TRT гидростатические столы обеспечивают высокие токарные характеристики. Универсальность машины может быть расширена с помощью вспомогательных головок CNC, палетных столов, автоматических сменщиков инструментов и головок. Доступные CNC: Siemens, Heidenhain, Fanuc.

Технические таблицы (сводка)
Диапазон максимальных диаметров заготовок: 2200 мм до 5000 мм

РАБОЧАЯ ЗОНА
Ход по X (стол): 2200 - 5000 mm
Ход по Y (шпиндель): 1750 - 3750 mm
Ход по Z (колонна): 1500 - 4000 mm
Проходной диаметр: 2200 - 5000 mm

ФРЕЗЕРНЫЕ СТОЛЫ
Размер стола или палеты: 1250x1250 - 3000x3000 mm
Грузоподъёмность: до 50000 kg
Скорость быстрого перемещения по оси B: до 6 rpm

ТОКАРНЫЕ СТОЛЫ
Размер стола или палеты: Ø1250 - Ø3500 mm
Грузоподъёмность: до 32000 kg
Скорость вращения: до 300 rpm

W HEADSTOCK (расточная штанга с переключением диапазона)
Диаметр расточной шпинделя: 130 - 160 mm
Ось W (расточная шпиндель): 800 mm
Передача шпинделя: 2 диапазона
Мощность шпинделя (S1): 41 - 82 kW
Крутящий момент шпинделя (S1): 1389 - 3451 Nm
Скорость шпинделя: 3000 - 4000 rpm

WD HEADSTOCK (расточная штанга Direct Drive)
Диаметр расточной шпинделя: 120 - 160 mm
Ось W (расточная шпиндель): 600 - 800 mm
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 - 82 kW
Крутящий момент шпинделя (S1): 1175 - 2494 Nm
Скорость шпинделя: 4000 - 5000 rpm

MD HEADSTOCK (приводной Direct Drive)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 - 90 kW
Крутящий момент шпинделя (S1): 822 - 2494 Nm
Скорость шпинделя: 4000 - 6000 rpm

ХАРАКТЕРИСТИКИ ЛИНЕЙНЫХ ОСЕЙ
Быстрые подачи по осям X, Y, Z: до 50000 mm/min

Модели / Размеры
Доступные размеры моделей: 3000 - 3800 - 4600 - 5000

Технические характеристики

• Диапазон максимальных диаметров заготовок: 2200 mm – 5000 mm
• Ход X (стол): 2200 – 5000 mm
• Ход Y (шпиндель): 1750 – 3750 mm
• Ход Z (колонна): 1500 – 4000 mm
• Проходной диаметр: 2200 – 5000 mm
• Размеры фрезерных столов: 1250x1250 – 3000x3000 mm
• Грузоподъёмность фрезерного стола: до 50000 kg
• Быстрая подача оси B: до 6 rpm
• Размеры токарных столов: Ø1250 – Ø3500 mm
• Грузоподъёмность токарного стола: до 32000 kg
• Скорость токарной обработки: до 300 rpm
• W headstock: диаметр расточной шпинделя 130–160 mm; ось W 800 mm; 2‑диапазонная передача; мощность 41–82 kW; крутящий момент 1389–3451 Nm; скорость 3000–4000 rpm
• WD headstock: диаметр расточной шпинделя 120–160 mm; ось W 600–800 mm; Direct Drive; мощность 66–82 kW; крутящий момент 1175–2494 Nm; скорость 4000–5000 rpm
• MD headstock: Direct Drive; мощность 66–90 kW; крутящий момент 822–2494 Nm; скорость 4000–6000 rpm
• Быстрые подачи линейных осей: до 50000 mm/min
