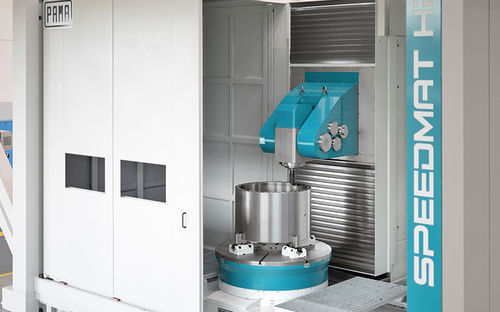

Обрабатывающий центр 5 осей SPEEDMAT HPс вращающимся шпинделемс подвижной стойкойс подвижным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- с вращающимся шпинделем
- Структура
- с подвижной стойкой, с подвижным столом
- Сопутствующие функции
- для фрезерования, для токарной обработки
- Применение
- для тяжелых работ, для крупногабаритных деталей, для высоких нагрузок
- Другие характеристики
- высокоэффективный, высокая жесткость, с автоматическим устройством смены инструментов, со встроенным устройством замены паллет, гидростатический, средний формат, с перемещением и вращением профиля
- Ход Х
МАКС.: 4 600 mm
(181,1 in)МИН.: 2 200 mm
(86,61 in)- Ход Y
МАКС.: 3 500 mm
(137,8 in)МИН.: 1 700 mm
(66,93 in)- Ход Z
МАКС.: 3 200 mm
(125,98 in)МИН.: 2 000 mm
(78,74 in)- Скорость вращения
8 000 rpm, 12 500 rpm
(50 265 rad.min-1, 78 540 rad.min-1)- Мощность
55 kW, 66 kW, 74 kW, 105 kW
(74,78 hp, 89,73 hp, 100,61 hp, 142,76 hp)- Скорость подачи по оси X
МАКС.: 833,33 mm/s
МИН.: 0 mm/s
- Скорость подачи по оси Y
МАКС.: 833,33 mm/s
МИН.: 0 mm/s
- Скорость подачи по оси Z
МАКС.: 0,83 m/s
(2,72 ft/s)МИН.: 0 m/s
(0 ft/s)- Грузоподъемность стола
МАКС.: 35 000 kg
(77 162 lb)МИН.: 0 kg
(0 lb)
Описание
Обзор
Обрабатывающие центры PAMA SPEEDMAT HP сочетают демпфирование, высокую динамику и жесткость для обеспечения точной обработки малых и средних деталей. Доступны в вариантах фрезерования (HP) и мультизадачного фрезерования/токарной обработки (HPT) для требовательных промышленных применений с большими диаметрами и высокими нагрузками.
Конструкция и версии
Машины имеют Т‑образную конструкцию с подвижной колонной и передвигающимся столом. Теплостабильная симметричная колонна с центральной шпиндельной бабкой обеспечивает повторяемую точность. Семейства: SPEEDMAT HP (фрезерование) и SPEEDMAT HPT (фрезерование + точение).
Доступные насадки
Конструкция и опции
Конструкции проработаны методом конечных элементов для оптимизации масс и обеспечения высокой статической и динамической жесткости и улучшенной тепловой симметрии. Фрезерные столы оснащены гидростатическими поворотными осями для максимальной жесткости и демпфирования. Запатентованные гибридные TRT столы PAMA сочетают качающиеся подшипники и гидростатическую опору для мультизадачных запросов. Опции: CNC-насадки, системы палетирования столов, автоматические сменщики инструментов и насадок. CNC: Siemens, Heidenhain, Fanuc.
Техническая информация — серия SPEEDMAT HP
Серия SPEEDMAT HP обеспечивает максимальные диаметры заготовок от 2200 мм до 4600 мм.
Модели HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
РАБОЧАЯ ЗОНА
Ход по оси X (стол): 2200 - 4600 мм
Ход по оси Y (шпиндель): 1700 - 3500 мм
Ход по оси Z (колонна): 2000 - 3200 мм
Проходной диаметр: 2200 - 4600 мм
ФРЕЗЕРНЫЕ СТОЛЫ
Размер стола/паллеты: 1000x1000 - 2000x2500 мм
Грузоподъемность: до 35000 кг
Быстрая подача оси B: до 10 rpm
ШПИНДЕЛЬ HVA (HP)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 74 kW
Крутящий момент шпинделя (S1): 609 / 286 Nm
Частота вращения шпинделя: 8000 / 12500 rpm
Контурный крутящий момент оси A: 4000 Nm
Зажимной крутящий момент оси A: 8000 Nm
ШПИНДЕЛЬ AHD (HP)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 55 / 66 / 105 kW
Крутящий момент шпинделя (S1): 750 / 320 / 1035 Nm
Частота вращения шпинделя: 6000 / 12000 / 6000 rpm
Контурный крутящий момент оси A: 8000 Nm
Зажимной крутящий момент оси A: 12000 Nm
ХАРАКТЕРИСТИКИ ЛИНЕЙНЫХ ОСЕЙ (HP)
Быстрая подача по осям X, Y, Z: до 50000 mm/min
Техническая информация — серия SPEEDMAT HPT
Модели HPT
HPT1 - HPT2 - HPT3 - HPT5
РАБОЧАЯ ЗОНА (HPT)
Ход по оси X (стол): 2200 - 3800 мм
Ход по оси Y (шпиндель): 1700 - 3000 мм
Ход по оси Z (колонна): 2000 - 3200 мм
Проходной диаметр: 2200 - 3800 мм
ТОРЦЕВЫЕ/ПОВОРОТНЫЕ СТОЛЫ (HPT)
Размер стола/паллеты: Ø1250 - Ø2500
Грузоподъемность: до 15000 кг
Скорость вращения: до 350 rpm
HVA ШПИНДЕЛЬ (HPT)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 74 kW
Крутящий момент шпинделя (S1): 609 / 286 Nm
Частота вращения шпинделя: 8000 / 12500 rpm
Контурный крутящий момент оси A: 4000 Nm
Зажимной крутящий момент оси A: 8000 Nm
AHD ШПИНДЕЛЬ (HPT)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 55 / 66 / 105 kW
Крутящий момент шпинделя (S1): 730 / 320 / 1035 Nm
Частота вращения шпинделя: 6000 / 12000 / 6000 rpm
Контурный крутящий момент оси A: 8000 Nm
Зажимной крутящий момент оси A: 12000 Nm
ХАРАКТЕРИСТИКИ ЛИНЕЙНЫХ ОСЕЙ (HPT)
Быстрая подача по осям X, Y, Z: до 50000 mm/min
Технические характеристики
Обрабатывающие центры PAMA SPEEDMAT HP сочетают демпфирование, высокую динамику и жесткость для обеспечения точной обработки малых и средних деталей. Доступны в вариантах фрезерования (HP) и мультизадачного фрезерования/токарной обработки (HPT) для требовательных промышленных применений с большими диаметрами и высокими нагрузками.
Конструкция и версии
Машины имеют Т‑образную конструкцию с подвижной колонной и передвигающимся столом. Теплостабильная симметричная колонна с центральной шпиндельной бабкой обеспечивает повторяемую точность. Семейства: SPEEDMAT HP (фрезерование) и SPEEDMAT HPT (фрезерование + точение).
Доступные насадки
- Головка HVA с непрерывной осью, наклонённой на 45°
- Головка AHD с непрерывной осью наклона
Конструкция и опции
Конструкции проработаны методом конечных элементов для оптимизации масс и обеспечения высокой статической и динамической жесткости и улучшенной тепловой симметрии. Фрезерные столы оснащены гидростатическими поворотными осями для максимальной жесткости и демпфирования. Запатентованные гибридные TRT столы PAMA сочетают качающиеся подшипники и гидростатическую опору для мультизадачных запросов. Опции: CNC-насадки, системы палетирования столов, автоматические сменщики инструментов и насадок. CNC: Siemens, Heidenhain, Fanuc.
Техническая информация — серия SPEEDMAT HP
Серия SPEEDMAT HP обеспечивает максимальные диаметры заготовок от 2200 мм до 4600 мм.
Модели HP
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
РАБОЧАЯ ЗОНА
Ход по оси X (стол): 2200 - 4600 мм
Ход по оси Y (шпиндель): 1700 - 3500 мм
Ход по оси Z (колонна): 2000 - 3200 мм
Проходной диаметр: 2200 - 4600 мм
ФРЕЗЕРНЫЕ СТОЛЫ
Размер стола/паллеты: 1000x1000 - 2000x2500 мм
Грузоподъемность: до 35000 кг
Быстрая подача оси B: до 10 rpm
ШПИНДЕЛЬ HVA (HP)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 74 kW
Крутящий момент шпинделя (S1): 609 / 286 Nm
Частота вращения шпинделя: 8000 / 12500 rpm
Контурный крутящий момент оси A: 4000 Nm
Зажимной крутящий момент оси A: 8000 Nm
ШПИНДЕЛЬ AHD (HP)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 55 / 66 / 105 kW
Крутящий момент шпинделя (S1): 750 / 320 / 1035 Nm
Частота вращения шпинделя: 6000 / 12000 / 6000 rpm
Контурный крутящий момент оси A: 8000 Nm
Зажимной крутящий момент оси A: 12000 Nm
ХАРАКТЕРИСТИКИ ЛИНЕЙНЫХ ОСЕЙ (HP)
Быстрая подача по осям X, Y, Z: до 50000 mm/min
Техническая информация — серия SPEEDMAT HPT
Модели HPT
HPT1 - HPT2 - HPT3 - HPT5
РАБОЧАЯ ЗОНА (HPT)
Ход по оси X (стол): 2200 - 3800 мм
Ход по оси Y (шпиндель): 1700 - 3000 мм
Ход по оси Z (колонна): 2000 - 3200 мм
Проходной диаметр: 2200 - 3800 мм
ТОРЦЕВЫЕ/ПОВОРОТНЫЕ СТОЛЫ (HPT)
Размер стола/паллеты: Ø1250 - Ø2500
Грузоподъемность: до 15000 кг
Скорость вращения: до 350 rpm
HVA ШПИНДЕЛЬ (HPT)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 74 kW
Крутящий момент шпинделя (S1): 609 / 286 Nm
Частота вращения шпинделя: 8000 / 12500 rpm
Контурный крутящий момент оси A: 4000 Nm
Зажимной крутящий момент оси A: 8000 Nm
AHD ШПИНДЕЛЬ (HPT)
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 55 / 66 / 105 kW
Крутящий момент шпинделя (S1): 730 / 320 / 1035 Nm
Частота вращения шпинделя: 6000 / 12000 / 6000 rpm
Контурный крутящий момент оси A: 8000 Nm
Зажимной крутящий момент оси A: 12000 Nm
ХАРАКТЕРИСТИКИ ЛИНЕЙНЫХ ОСЕЙ (HPT)
Быстрая подача по осям X, Y, Z: до 50000 mm/min
Технические характеристики
- Продукт: 5-осевые обрабатывающие центры — фрезерные и мультизадачные фрезерно/токарные варианты
- Конструкция: T‑тип с подвижной колонной и передвигающимся столом; термически симметричная колонна
- Диаметры заготовок (HP): 2200 - 4600 мм
- Диаметры заготовок (HPT): 2200 - 3800 мм
- Размеры стола/паллеты (HP): 1000x1000 - 2000x2500 мм
- Размеры стола/паллеты (HPT точение): Ø1250 - Ø2500
- Грузоподъемность (фрезерные столы HP): до 35000 кг
- Грузоподъемность (точильные столы HPT): до 15000 кг
- Мощность шпинделя (примеры): HVA 74 kW; AHD 55/66/105 kW
- Частоты шпинделя (примеры): 6000 / 8000 / 12000 / 12500 rpm (в зависимости от головы и конфигурации)
- Контурный крутящий момент оси A: до 8000 Nm (типично)
- Зажимной крутящий момент оси A: до 12000 Nm (AHD)
- Быстрая подача линейных осей: до 50000 mm/min
- Доступные CNC-системы: Siemens, Heidenhain, Fanuc
