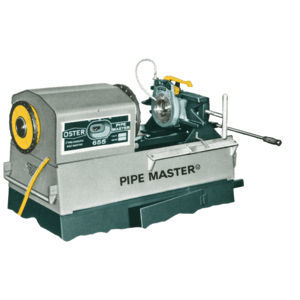

Автоматический трубонарезной станок Oster 654

Обзор продукта
Модели Oster Pipe Master 654 и 655 — переносные промышленные станки для нарезки резьбы на трубах и болтах, предназначенные для ремонтных мастерских и обслуживающих подразделений. Плоские направляющие на изготовленной из стали базе и конструкция с удобным доступом к узлам обеспечивают стабильное качество резьбы и простоту обслуживания.

Возможности нарезки резьбы
Диаметр болта: 1/4 in до 2 in
Диаметр трубы: 1/8 in до 2 in

Общие характеристики
Высота: 17.25 in (654 и 655)
Длина: 39.5 in (654 и 655)
Ширина: 17.5 in (654 и 655)
Масса нетто: 654 = 265 lbs; 655 = 260 lbs
Масса при отгрузке: 654 = 305 lbs; 655 = 300 lbs

Oster 655 со слайд-ин инструментами
Модель 655 принимает слайд-ин инструменты для быстрой смены оснастки и стабильного формирования резьбы при непрерывной эксплуатации. Слайд-ин инструменты упрощают выравнивание и замену.

Откидывающаяся головка 'Roll-Over'
Уникальная откидывающаяся головка 'Roll-Over' (в стандартной комплектации) обеспечивает быстрый доступ к мотору, щеткам и распределительной коробке. Достаточно снять один шплинт, чтобы развернуть головку назад для обслуживания и осмотра.

654 — оснащён swing-over инструментами
654 оснащён инструментами Quad II swing-over с автоматической системой открытия, которая гарантирует правильную длину NPT резьбы и обеспечивает подачу смазки через головку резьбонарезного блока.

Особенности станков 654/655

• Плоские направляющие
• Сборная стальная конструкция
• Патентованные вставки губок патрона
• 'See-thru' резак на 654 показывает точное место реза
• Сквозная система охлаждения/смазывания на 654
• Автоматическое или ручное открытие головки резьбонарезного блока
• Опциональное приспособление для 'ломки' фитингов

Стандартное поставляемое оборудование

• Двигатель: однофазный универсальный, реверсивный, с переменной скоростью — указывать 120 или 240 V AC, 1 фаза 50–60 Hz; номинал 1/2 HP (развивает до 2 HP). Частоты вращения шпинделя (холостого хода): стандарт 38 RPM; опция 60 RPM.
• Выключатель: тяжёлого типа, для реверса; в комплекте педаль безопасности (станок работает только при нажатой педали).
• Головка резьбонарезная: одна, тип Quad II быстрого открытия — диапазон 1/8 in до 2 in для труб.
• Плашки: два комплекта плашек из быстрорежущей стали (HSS) для труб (правого вращения): один комплект (1/2 in и 3/4 in), один комплект (1 in до 2 in).
• Развертка: съёмного типа, лезвие.
• Резак: роликового типа, самоустанавливающийся (лезвийный тип доступен для 655).
• Передний патрон: быстрый, надёжный захват в обоих направлениях; оснащён сменными вставками губок.
• Задний центрирующий патрон: вращающийся тип; винтовая передача одновременно действует на три направляющих.
• Масляный насос: реверсивный лопастной насос с шестерённым приводом и предохранительным клапаном.
• Резьбовое масло: Oster 'OSTO' тёмное масло для нарезки резьбы — поставляется 2 галлона.

Технические характеристики

• Модель/серия: Oster 654/655
• Диапазон нарезки резьбы: болты 1/4 in до 2 in; трубы 1/8 in до 2 in
• Габариты (Д x Ш x В): 39.5 in x 17.5 in x 17.25 in (оба варианта)
• Масса нетто: 654 = 265 lbs; 655 = 260 lbs
• Масса при отгрузке: 654 = 305 lbs; 655 = 300 lbs
• Двигатель: однофазный универсальный, реверсивный, с переменной скоростью; указывать 120 или 240 V AC, 1 фаза 50–60 Hz; номинал 1/2 HP (развивает до 2 HP)
• Частоты шпинделя (холостой ход): стандарт 38 RPM; опция 60 RPM
• Головка: Quad II быстрого открытия, диапазон 1/8 in до 2 in для труб
• Поставляемые плашки: два комплекта HSS плашек для труб (правого вращения)
• Резак: роликовый, самоустанавливающийся (лезвийный тип доступен на 655)
• Развертка: съёмная, лезвийного типа
• Патроны: передний быстрый патрон с заменяемыми вставками; задний вращающийся центрирующий патрон
• Масляный насос: реверсивный шестерёнчатый лопастной насос с предохранительным клапаном
• Резьбовое масло: Oster 'OSTO' (2 галлона в комплекте)
