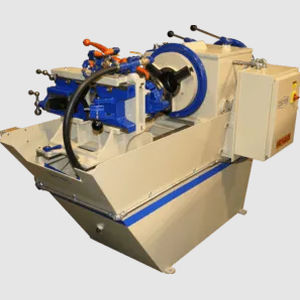

Полуавтоматический трубонарезной станок Oster 784

Обзор
Станок для нарезки резьбы Oster 784 — промышленный агрегат с рабочей способностью 4" для нарезки резьбы на трубах и болтах. Предназначен для использования в мастерских и на стройплощадках, когда приоритетны производительность, размеры деталей и качество резьбы. Изготовлен с прецизионными деталями и монолитной базой для продолжительной эксплуатации.

Вместимость
Стандартный диапазон труб: 3/8" — 4"
Дополнительный диапазон труб*: 1/4"
Стандартный диапазон болтов: 1/2" — 3"
Дополнительный диапазон болтов*: 3/8" — 11/16"

Общие характеристики
Скорости шпинделя, переменные: 16-23-35-51
Ход каретки: 15"
Длина: 5' 9"
Ширина: 3' 5"
Высота: 4' 4"
Масса нетто: 1950 lbs.
Масса при отгрузке: 2300 lbs.

Преимущества Oster 784 (4" вместимость)

• Прочный корпус и промышленные компоненты для непрерывной работы.
• Резцы выполняют полный конический профиль на 2" трубе, шире, чем у конкурентов.
• Крупные прочные резцы для размеров 2,5"–4".
• Стандартный захват охватывает трубы 1/2"–4" и болты 5/8"–3"; опционный вспомогательный захват расширяет диапазон до 1/8" трубы / 1/4" болта.
• Чугуночная каретка, прецизионные детали и полностью изготовленная база.

Размеры резьбы / Формы резьбы

• NPT (National Pipe Taper)
• NPTF (National Pipe Taper-Fuel, Dryseal)
• NPS (National Pipe Straight)
• NPSL (National Pipe Straight-Locknut)
• BSPT (British Standard Pipe Taper)
• BSPP (British Standard Pipe Parallel)
• UNC (Unified Coarse Pitch Threads)
• UNF (Unified Fine Pitch Thread)
• Метрическая крупная
• Метрическая мелкая
• ACME
• Правая и левая резьба

Замечания

• Станок управляется оператором; для базовой эксплуатации специальная подготовка не требуется.
• Возможности полной автоматизации ограничены; подходит для ручных и полуавтоматических процессов.

Особенности
Отрезка, развёртывание & фаска
Отрезные и фасонные инструменты типа токарного станка смонтированы на поперечной рельсе сзади головки резьбонарезки. Развёртка — качающегося типа для точной внутренней обработки.

Рычажные головки резьбы
Две быстросъёмные рычажные головки покрывают весь диапазон труб и болтов. Обе имеют положительное запирание и возможность одновременной регулировки всех резцов для увеличения или уменьшения размера резьбы. Быстрая смена резцов без инструментов.

Управление мотором
Реверсивный магнитный пускатель с кнопочной станцией и селектором JOG-RUN для прерывистого перемещения шпинделя при переключении передач. Вход 230/460V; цепь управления машины преобразована в 120V для безопасности оператора.

Крепление мотора & трансмиссия
Мотор установлен на регулируемой плите, привод через три клиновидных ремня к селективному зубчатому редуктору. Ремни гасят удары и обеспечивают тихую, плавную работу. Все валы на шарикоподшипниках.

Стандартное оборудование

• Головки резьбы - Две головки: одна для размеров до 2", вторая для 2-1/2" — 4".
• Резцы - Два комплекта, покрывающие стандартный диапазон труб 1" — 4". ТОЛЬКО правая резьба. Один комплект HSS Symbol QUAD (1"—2") и один комплект HSS Symbol 74 (2-1/2"—4"). Левая резьба доступна с опционной головкой и резцами.
• Развёртка - Качающегося типа.
• Отрезной инструмент - Токарный тип с лезвием и устройством центрирования двойным V-блоком.
• Фасочный инструмент - Установлен в отрезном блоке.
• Передний патрон - Безключевой трехкулачковый универсальный захват.
• Задний центрирующий патрон - Безключевой трехкулачковый центрирующий патрон.
• Мотор - 5 hp, 1800 rpm, 3-фазный, 60 Hz. 230 или 460 V (доступны другие моторы).
• Управление мотором - Реверсивный магнитный пускатель и кнопочная станция с безопасной 120V схемой управления.
• Калибр - Барабанного типа с прямым отсчетом, установлен на ручном колесе каретки.
• Масляный насос - Приводится в действие ведущим мотором через V-ремень.
• Масло - Масло для резьбовой обработки, десять галлонов — Oster "OSTO".

Аксессуары

• Приспособление для формирования канавки типа Victaulic — обеспечивает корректную глубину, ширину и расстояние от торца трубы (опция).
• Задний захватной патрон No. 02969 — заменяет задний центрирующий патрон; безключевые трехфланцевые губки для универсального захвата.
• Дополнительные аксессуары: No. 200 Nipple Chuck, No. 4 Nipple Chuck.

Технические характеристики

• Модель: Oster 784
• Стандартная пропускная способность труб: 3/8" — 4"
• Дополнительная пропускная способность труб: 1/4"
• Стандартная пропускная способность болтов: 1/2" — 3"
• Дополнительная пропускная способность болтов: 3/8" — 11/16"
• Скорости шпинделя (переменные): 16-23-35-51
• Ход каретки: 15"
• Габаритная длина: 5' 9"
• Габаритная ширина: 3' 5"
• Габаритная высота: 4' 4"
• Масса нетто: 1950 lbs.
• Масса при отгрузке: 2300 lbs.
• Мотор: 5 hp, 1800 rpm, 3-фазный (230/460 V)
