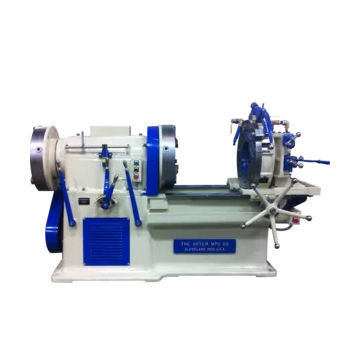

Автоматический трубонарезной станок 8R

Обзор продукта
Oster 8R Rapiduction — промышленный станок для нарезки резьбы на трубах и болтах, предназначенный для цехового и полевого применения. Масcивная конструкция включает вручную обрабатываемые направляющие и подшипники для обеспечения соосности и точности. Два рычага сцепления (спереди и сзади) в сочетании с задним фланцевым патроном облегчают установку и демонтаж фитингов.

Возможности нарезки резьбы
Стандартный диапазон для труб: 2,5"–8"
Стандартный диапазон для болтов: 2"–6"

Основные характеристики
Скорости шпинделя (переменные): 7-9-14-21-26-42
Ход салазок: 25"
Длина: 98,5"
Ширина: 50"
Высота: 62,5"
Масса нетто: 7 640 lb
Масса при отгрузке: 7 940 lb

Без смены головки
Одна головка нарезает резьбу на всех размерах труб от 2,5" до 8" без смены головки, держателей или пластин (используются пластины Symbol 8R).

Радиальные пластины
Пластины из инструментальной стали M2 закреплены в прочных стальных держателях; один комплект покрывает все размеры с одинаковым шагом и конической формой.

Аксессуары

• Приспособление для проточки типа Victaulic — обеспечивает правильную глубину, ширину и расстояние от торца трубы для приложений Victaulic; доступно как опция для модели 8R.
• Модель 8T — версия для прецизионной A.P.I. нарезки резьбы; включает ходовой винт, приспособление для конуса и головку с тангенциальными резцами.
• Дополнительные аксессуары: патрон No.6 для ниппелей, регулируемые опоры для труб и режущее масло Oster "OSTO".

Стандартная комплектация

• Двигатель: 7.5 hp, 1 200 об/мин, 3 фазы, 60 Hz; 230 или 460 В (возможны другие спецификации).
• Управление двигателем: реверсивный магнитный пускатель и пульт с кнопками, с защитным управляющим контуром 120 В на элементах управления станком.
• Головка: одна радиальная, быстрого раскрытия, регулируемая для стандартного диапазона.
• Держатели пластин: один комплект, покрывающий стандартный диапазон труб.
• Пластины: один комплект (Symbol 8R), быстрорежущая сталь, покрывающий 2,5"–8".
• Развертка: качающегося типа.
• Устройство для отрезки: лезвие в стиле токарного станка с двойным V‑блоком для центрирования.
• Фасочный инструмент: токарного типа, установлен в блоке резки.
• Передний патрон: мощный трёхкулачковый универсальный.
• Задний патрон: трёхфланцевые кулачки, универсальное зажатие.
• Шкала: барабанного типа с прямым считыванием, установлен на маховике каретки.
• Масляный насос: внутренне зубчатый тип с автоматическим реверсом.
• Масло: тридцать галлонов режущего масла Oster "OSTO".

Видео
Доступно видео, демонстрирующее станок Oster 8R для нарезки резьбы.

Технические характеристики

• Стандартный диапазон для труб: 2,5"–8"
• Стандартный диапазон для болтов: 2"–6"
• Скорости шпинделя (переменные): 7-9-14-21-26-42
• Ход салазок: 25"
• Габариты (Д x Ш x В): 98,5" x 50" x 62,5"
• Масса нетто: 7 640 lb; масса при отгрузке: 7 940 lb
• Двигатель: 7.5 hp, 1 200 об/мин, 3 фазы, 60 Hz (230 или 460 В)
• Управление двигателем: реверсивный магнитный пускатель с управляющим контуром 120 В
• Головка: одиночная радиальная, быстрого раскрытия (смена головки не требуется в диапазоне)
• Пластины: быстрорежущая сталь, Symbol 8R (покрывает 2,5"–8")
• Развертка: качающегося типа
• Отрезка: лезвие в стиле токарного станка с двойным V‑блоком для центрирования
• Фаска: токарного типа
• Передний патрон: трёхкулачковый универсальный
• Задний патрон: трёхфланцевые кулачки универсального зажима
• Шкала: барабанного типа с прямым считыванием на маховике каретки
• Масляный насос: внутренне зубчатый тип, автоматический реверс
• Ёмкость масла: тридцать галлонов режущего масла Oster "OSTO"
