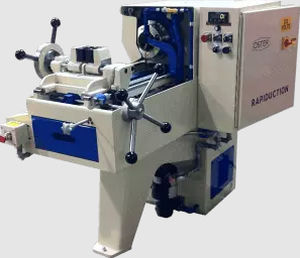

Полуавтоматический трубонарезной станок 792ALX

Краткое описание
Станок для нарезки резьбы на трубах и болтах Oster 792ALX — тяжёлая высокопроизводительная машина, предназначенная для промышленных задач по нарезке резьбы. Выпускается в трёх длинах станины для обработки различных длин заготовок и производственных потоков.

• Три длины станины: стандартная (7.5 in / ход 7-3/4 in), длинная (15 in), сверхдлинная (25 in).
• Изготавливает резьбы класса 2A для болтов от 1/4 in до 2-1/4 in (6 mm–57 mm) и NPT трубные резьбы от 1/8 in до 2 in (3 mm–51 mm номинал).
• Переменные скорости шпинделя: 20–210 об/мин.

Возможности резьбонарезки и общие характеристики
Вместимость резьбонарезки болтов: 1/4 in до 2-1/4 in (6 mm–57 mm)
Вместимость резьбонарезки труб (NPT номинал): 1/8 in до 2 in (3 mm–51 mm номинал)
Диапазон переменных скоростей шпинделя: 20–210 об/мин
Максимальная длина резьбы (без повторного захвата): зависит от длины станины
Стандартная длина станины: 7.5 in (7-3/4 in)
Длинная длина станины: 15 in
Сверхдлинная длина станины: 25 in
Масса нетто: 900 lbs (прибл. 408 kg)
Масса отправки: 1040 lbs (прибл. 472 kg)

Особенности
792ALX рассчитан на непрерывную работу и повторяемость результатов.

• Автоцентрирующаяся быстродействующая тисковая каретка
  • Открытый тип тисков с закалёнными губками из легированной стали для 1/2 in до 2 in и дополнительными губками для диаметров менее 1/2 in.
  • Плавная работа обеспечивает лёгкую загрузку, надёжное зажатие и автоматическое центрирование.
  • Регулируемая упорная подставка упрощает загрузку и выгрузку заготовок.
• Регулируемый упор для резьбонарезной головки
  • Быстрая установка упора автоматически открывает головку резьбонарезного приспособления на заданной длине резьбы для точных и повторяемых пропилов.
• Инструмент развёртки и фаски в шпинделе (опция)
  • Опционный инструмент #02871 выполняет развёртку и снятие фаски с только что нарезанных трубных резьб без дополнительных операций; может быть настроен для снятия фаски с цельного прутка.
• Три доступные длины станины
  • Стандарт — макс. длина резьбы: 7-3/4 in
  • Длинная — макс. длина резьбы: 15 in
  • Сверхдлинная — макс. длина резьбы: 25 in

Исследования скорости производства – Нарезка резьбы на трубах (штук в час)
Размер трубы | Штук в час
1/2 in x 6 in lg. | 211
1/2 in x 2 ft lg. | 211
1/2 in x 10 ft lg. | 163
1 in x 6 in lg. | 175
1 in x 2 ft lg. | 180
1 in x 10 ft lg. | 124
2 in x 6 in lg. | 138
2 in x 2 ft lg. | 138
2 in x 10 ft lg. | 91

Исследования скорости производства – Нарезка резьбы на болтах (штук в час)
Диаметр болта | Штук в час
1/4 in | 220
3/8 in | 250
1/2 in | 215
5/8 in | 180
3/4 in | 187
7/8 in | 150
1 in | 157
1-1/8 in | 150
1-1/4 in | 150
1-3/8 in | 145
1-1/2 in | 130

Преимущества

• Экономичнее по сравнению с ЧПУ‑обработкой при больших объёмах.
• Не требуется высококвалифицированный оператор для стандартных повторяющихся операций.
• Универсально для трубной и болтовой резьбы, обеспечивает точность для критичных применений.
• Полуавтоматическая работа, подходящая для производственной среды.
• Изготовлено в США.

Нишевая область применения

• Анкерные болты
• Бетонные анкеры для строительства
• Трубопроводные системы, такие как спринклеры и распределение природного газа
• Специальные применения (например, соединения для газовозов)
• Вешальные болты для военно‑морских и подводных применений
• Детали для снегоуборочных машин

Вращающаяся головка X1 – Примечания
Вращающаяся головка Oster X1 повышает производительность, устраняя необходимость запуска/остановки шпинделя между деталями, улучшает безопасность при обработке длинных заготовок и может нарезать правые и левые резьбы за один проход. Ориентировочная производительность: до 200 резьбовых концов в час.

Резьбовое масло
Тёмное резьбовое масло OSTO от Oster увеличивает срок службы матриц, обеспечивает стабильную резьбу, предотвращает сваривание стружки и износ инструмента, и разработано для длительного срока хранения.

Демонстрационные видео
Доступны видео демонстрации: нарезка и торцевая обработка с инструментом #02871 Ream & Chamfer; базовая работа с болтами; обзор станка 792A.

Технические характеристики

• Вместимость резьбонарезки болтов: 1/4 in до 2-1/4 in (6 mm–57 mm)
• Вместимость резьбонарезки труб (NPT номинал): 1/8 in до 2 in (3 mm–51 mm номинал)
• Диапазон переменных скоростей шпинделя: 20–210 об/мин
• Длины станины (макс. длины резьбы): Стандарт 7.5 in (7-3/4 in), Длинная 15 in, Сверхдлинная 25 in
• Максимальная длина резьбы (без повторного захвата): зависит от длины станины
• Масса нетто: 900 lbs (прибл. 408 kg)
• Масса отправки: 1040 lbs (прибл. 472 kg)
• Опциональный инструмент в шпинделе #02871 Ream & Chamfer для трубных резьб и снятия фаски с цельного прутка
• Автоцентрирующаяся быстродействующая тисковая каретка с закалёнными легированными стальными губками и вспомогательными губками для диаметров <1/2 in
• Регулируемый упор головки резьбонарезного инструмента для повторяемых длин резьбы
