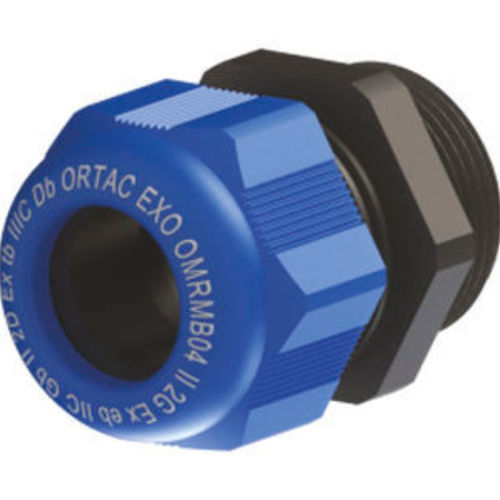

Кабельная втулка из полиамида ExO series

из PA6герметичнаяIP68

Обзор
Взрывозащищённые кабельные вводы ExO Series из полиамида (PA6) предназначены для электрических установок в опасных зонах. Сертифицированы для газовых и пылевых сред, доступны в чёрном (RAL 9005) и синем (RAL 5012), выпускаются с метрической и удлинённой резьбой и в нескольких диапазонах зажима.

Доступные размеры (Метрические)
Header: Thread | Code | H | GL | Wrench | Clamping Range mm

• M 12 x 1,5 | ExOXXOMRMB 01 | 24 | 8 | 15 | 3 - 6,5
• M 16 x 1,5 | ExOXXOMRMB 02 | 28 | 8 | 19 | 4 - 8
• M 16 x 1,5 | ExOXXOMRMB 03 | 29 | 10 | 22 | 5 - 10
• M 20 x 1,5 | ExOXXOMRMB 04RS | 29 | 10 | 24 | 4 - 10
• M 20 x 1,5 | ExOXXOMRMB 04 | 29 | 10 | 24 | 6 - 12
• M 20 x 1,5 | ExOXXOMRMB 05 | 33 | 10 | 27 | 10 - 14
• M 25 x 1,5 | ExOXXOMRMB ES4 | 32 | 10 | 29 | 4 - 10
• M 25 x 1,5 | ExOXXOMRMB ES6 | 32 | 10 | 29 | 6 - 12
• M 25 x 1,5 | ExOXXOMRMB 06/9-17 | 38 | 10 | 33 | 9 - 17
• M 25 x 1,5 | ExOXXOMRMB E6-9 | 35 | 10 | 29 | 9 - 14
• M 25 x 1,5 | ExOXXOMRMB E6 | 35 | 10 | 29 | 11 - 17
• M 25 x 1,5 | ExOXXOMRMB 06 | 38 | 10 | 33 | 13 - 18
• M 32 x 1,5 | ExOXXOMRMB E7 | 40 | 10 | 36 | 15 - 21
• M 32 x 1,5 | ExOXXOMRMB 07 | 41 | 10 | 42 | 18 - 25
• M 40 x 1,5 | ExOXXOMRMB E8 | 43 | 10 | 46 | 19 - 28
• M 40 x 1,5 | ExOXXOMRMB 08 | 51 | 10 | 53 | 22 - 32
• M 50 x 1,5 | ExOXXOMRMB 09 | 53 | 18 | 60 | 30 - 38
• M 63 x 1,5 | ExOXXOMRMB 10 | 55 | 18 | 70 | 34 - 44
• G3/4'' | ExOXXOGRMB 06 | 38 | 10 | 33 | 13 - 18

Доступные размеры (Удлинённая резьба)
Header: Thread | Code | H | GL | Wrench | Clamping Range mm

• M 12 x 1,5 | ExOXXOMRMB 01L | 24 | 15 | 15 | 3 - 6,5
• M 16 x 1,5 | ExOXXOMRMB 11S | 28 | 15 | 19 | 4 - 8
• M 16 x 1,5 | ExOXXOMRMB 11 | 29 | 15 | 22 | 5 - 10
• M 20 x 1,5 | ExOXXOMRMB 12RS | 29 | 15 | 24 | 4 - 10
• M 20 x 1,5 | ExOXXOMRMB 12 | 29 | 15 | 24 | 6 - 12
• M 20 x 1,5 | ExOXXOMRMB 13 | 33 | 15 | 27 | 10 - 14
• M 25 x 1,5 | ExOXXOMRMB ES14 | 32 | 15 | 29 | 4 - 10
• M 25 x 1,5 | ExOXXOMRMB ES16 | 32 | 15 | 29 | 6 - 12
• M 25 x 1,5 | ExOXXOMRMB 14/9-17 | 38 | 15 | 33 | 9 - 17
• M 25 x 1,5 | ExOXXOMRMB E14-9 | 35 | 15 | 29 | 9 - 14
• M 25 x 1,5 | ExOXXOMRMB E14 | 35 | 15 | 29 | 11 - 17
• M 25 x 1,5 | ExOXXOMRMB 14 | 38 | 15 | 33 | 13 - 18
• M 32 x 1,5 | ExOXXOMRMB E15 | 40 | 15 | 36 | 15 - 21
• M 32 x 1,5 | ExOXXOMRMB 15 | 41 | 18 | 42 | 18 - 25
• M 40 x 1,5 | ExOXXOMRMB E16 | 43 | 15 | 46 | 19 - 28
• M 40 x 1,5 | ExOXXOMRMB 16 | 51 | 18 | 53 | 22 - 32

Технические характеристики

• Тип: ExO Series (взрывозащищённый пресс-­ввод из полиамида)
• Код защиты: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Сертификаты: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
• Материал (корпус): Полиамид PA6
• Стандарт резьбы: Метрическая (EN 60423)
• Цвета: Чёрный (RAL 9005) и Синий (RAL 5012)
• Нормы: EN 60079-0, EN 60079-7, EN 60079-31
• Класс защиты: IP68 (5 Bar)
• Диапазон рабочих температур: -30 °C до +100 °C
• Зоны применения: ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
