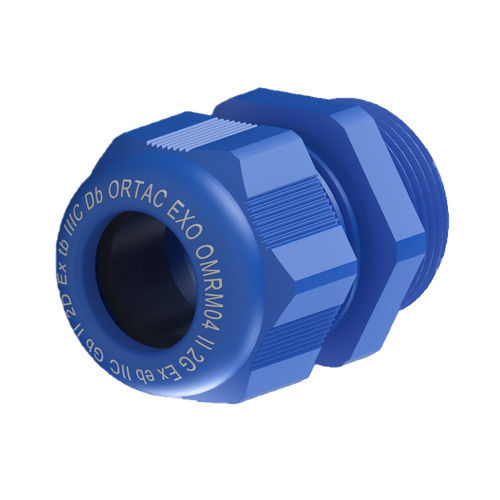

Кабельная втулка из полиамида ExO series
из PA6IP68взрывозащищенная

Кабельная втулка из полиамида - ExO series - ORTAC - из PA6 / IP68 / взрывозащищенная
Кабельная втулка из полиамида - ExO series - ORTAC - из PA6 / IP68 / взрывозащищенная
Кабельная втулка из полиамида - ExO series - ORTAC - из PA6 / IP68 / взрывозащищенная - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из полиамида, из PA6
Уровень защиты
взрывозащищенная, IP68
Другие характеристики
метрическая, с резьбой
Диаметр кабеля

МИН.: 3 mm
(0,12 in)

МАКС.: 44 mm
(1,73 in)

Диаметр резьбы

МИН.: 12 mm
(0,47 in)

МАКС.: 63 mm
(2,48 in)

Диапазон зажима

МИН.: 3 mm
(0,1 in)

МАКС.: 44 mm
(1,7 in)

Рабочая температура

МИН.: -30 °C
(-22 °F)

МАКС.: 100 °C
(212 °F)

Описание

Наименование
Ex-i Blue EX - Метрическая и длинная резьба

Обзор
  • Тип: серия ExO — кабельный ввід (ввод) взрывозащищённый из полиамида (PA6)
  • Код защиты: II 2G Ex eb IIC Gb; II 2D Ex tb IIIC Db
  • Сертификаты: IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
  • Материал корпуса: полиамид PA6
  • Резьба подключения: метрическая (EN 60423)
  • Цвет: синий (RAL 5012)
  • Стандарты: EN 60079-0, EN 60079-7, EN 60079-31
  • Степень защиты: IP68 (5 bar)
  • Температурный диапазон: -30 °C до +100 °C
  • Области применения: ZONE 1, ZONE 2, ZONE 21, ZONE 22; газовые группы IIA, IIB, IIC


Метрическая
  • M12 x 1,5 — ExOXXOMRM 01 — H 24 mm — GL 8 mm — Ключ 15 mm — Диапазон зажима 3 - 6,5 mm
  • M16 x 1,5 — ExOXXOMRM 02 — H 28 mm — GL 8 mm — Ключ 19 mm — Диапазон зажима 4 - 8 mm
  • M16 x 1,5 — ExOXXOMRM 03 — H 29 mm — GL 10 mm — Ключ 22 mm — Диапазон зажима 5 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 04RS — H 29 mm — GL 10 mm — Ключ 24 mm — Диапазон зажима 4 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 04 — H 29 mm — GL 10 mm — Ключ 24 mm — Диапазон зажима 6 - 12 mm
  • M20 x 1,5 — ExOXXOMRM 05 — H 33 mm — GL 10 mm — Ключ 27 mm — Диапазон зажима 10 - 14 mm
  • M25 x 1,5 — ExOXXOMRM ES4 — H 32 mm — GL 10 mm — Ключ 29 mm — Диапазон зажима 4 - 10 mm
  • M25 x 1,5 — ExOXXOMRM ES6 — H 32 mm — GL 10 mm — Ключ 29 mm — Диапазон зажима 6 - 12 mm
  • M25 x 1,5 — ExOXXOMRM 06/9-17 — H 38 mm — GL 10 mm — Ключ 33 mm — Диапазон зажима 9 - 17 mm
  • M25 x 1,5 — ExOXXOMRM E6-9 — H 35 mm — GL 10 mm — Ключ 29 mm — Диапазон зажима 9 - 14 mm
  • M25 x 1,5 — ExOXXOMRM E6 — H 35 mm — GL 10 mm — Ключ 29 mm — Диапазон зажима 11 - 17 mm
  • M25 x 1,5 — ExOXXOMRM 06 — H 38 mm — GL 10 mm — Ключ 33 mm — Диапазон зажима 13 - 18 mm
  • M32 x 1,5 — ExOXXOMRM E7 — H 40 mm — GL 10 mm — Ключ 36 mm — Диапазон зажима 15 - 21 mm
  • M32 x 1,5 — ExOXXOMRM 07 — H 41 mm — GL 10 mm — Ключ 42 mm — Диапазон зажима 18 - 25 mm
  • M40 x 1,5 — ExOXXOMRM E8 — H 43 mm — GL 10 mm — Ключ 46 mm — Диапазон зажима 19 - 28 mm
  • M40 x 1,5 — ExOXXOMRM 08 — H 51 mm — GL 10 mm — Ключ 53 mm — Диапазон зажима 22 - 32 mm
  • M50 x 1,5 — ExOXXOMRM 09 — H 53 mm — GL 18 mm — Ключ 60 mm — Диапазон зажима 30 - 38 mm
  • M63 x 1,5 — ExOXXOMRM 10 — H 55 mm — GL 18 mm — Ключ 70 mm — Диапазон зажима 34 - 44 mm
  • G3/4" — ExOXXOGRM 06 — H 38 mm — GL 10 mm — Ключ 33 mm — Диапазон зажима 13 - 18 mm


Длинная резьба
  • M12 x 1,5 — ExOXXOMRM 01L — H 24 mm — GL 15 mm — Ключ 15 mm — Диапазон зажима 3 - 6,5 mm
  • M16 x 1,5 — ExOXXOMRM 11S — H 28 mm — GL 15 mm — Ключ 19 mm — Диапазон зажима 4 - 8 mm
  • M16 x 1,5 — ExOXXOMRM 11 — H 29 mm — GL 15 mm — Ключ 22 mm — Диапазон зажима 5 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 12RS — H 29 mm — GL 15 mm — Ключ 24 mm — Диапазон зажима 4 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 12 — H 29 mm — GL 15 mm — Ключ 24 mm — Диапазон зажима 6 - 12 mm
  • M20 x 1,5 — ExOXXOMRM 13 — H 33 mm — GL 15 mm — Ключ 27 mm — Диапазон зажима 10 - 14 mm
  • M25 x 1,5 — ExOXXOMRM ES14 — H 32 mm — GL 15 mm — Ключ 29 mm — Диапазон зажима 4 - 10 mm
  • M25 x 1,5 — ExOXXOMRM ES16 — H 32 mm — GL 15 mm — Ключ 29 mm — Диапазон зажима 6 - 12 mm
  • M25 x 1,5 — ExOXXOMRM 14/9-17 — H 38 mm — GL 15 mm — Ключ 33 mm — Диапазон зажима 9 - 17 mm
  • M25 x 1,5 — ExOXXOMRM E14-9 — H 35 mm — GL 15 mm — Ключ 29 mm — Диапазон зажима 9 - 14 mm
  • M25 x 1,5 — ExOXXOMRM E14 — H 35 mm — GL 15 mm — Ключ 29 mm — Диапазон зажима 11 - 17 mm
  • M25 x 1,5 — ExOXXOMRM 14 — H 38 mm — GL 15 mm — Ключ 33 mm — Диапазон зажима 13 - 18 mm
  • M32 x 1,5 — ExOXXOMRM E15 — H 40 mm — GL 15 mm — Ключ 36 mm — Диапазон зажима 15 - 21 mm
  • M32 x 1,5 — ExOXXOMRM 15 — H 41 mm — GL 18 mm — Ключ 42 mm — Диапазон зажима 18 - 25 mm
  • M40 x 1,5 — ExOXXOMRM E16 — H 43 mm — GL 15 mm — Ключ 46 mm — Диапазон зажима 19 - 28 mm
  • M40 x 1,5 — ExOXXOMRM 16 — H 51 mm — GL 18 mm — Ключ 53 mm — Диапазон зажима 22 - 32 mm


Примечания
  • Доступен в метрических и вариантах с длинной резьбой согласно перечисленным размерам AG/резьбы и соответствующим синим кодам изделий.
  • Материал корпуса: полиамид PA6. Цвет: синий (RAL 5012).
  • Сертифицирован по ATEX и соответствующим нормативам. Степень защиты IP68 до 5 bar. Подходит для опасных зон ZONE 1 / ZONE 2 / ZONE 21 / ZONE 22 и газовых групп IIA–IIC.
