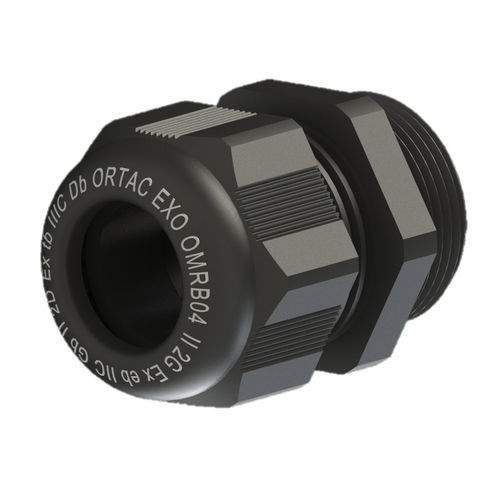

Кабельная втулка из полиамида ExO series

из PA6IP68взрывозащищенная

Обзор продукта
Тип: ExO Series (взрывозащищённая кабельная вводная арматура из полиамида)
Код защиты: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Сертификаты: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
Корпус вводной арматуры: полиамид PA6
Резьба подключения: метрическая (EN 60423) — доступна стандартная и удлинённая резьба
Цвет: черный (RAL 9005)
Степень защиты: IP68 (5 Bar)
Температурный диапазон: -30 °C до +100 °C
Область применения: ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
Тип кабеля: без броневой оплётки (Unarmoured)

Метрическая резьба - таблица размеров (выбор)

• M 12 x 1,5 | Black Code: ExOXXOMRB 01 | H: 24 | GL: 8 | Ключ: 15 | Диапазон зажима мм: 3 - 6,5
• M 16 x 1,5 | Black Code: ExOXXOMRB 02 | H: 28 | GL: 8 | Ключ: 19 | Диапазон зажима мм: 4 - 8
• M 16 x 1,5 | Black Code: ExOXXOMRB 03 | H: 29 | GL: 10 | Ключ: 22 | Диапазон зажима мм: 5 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 04RS | H: 29 | GL: 10 | Ключ: 24 | Диапазон зажима мм: 4 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 04 | H: 29 | GL: 10 | Ключ: 24 | Диапазон зажима мм: 6 - 12
• M 20 x 1,5 | Black Code: ExOXXOMRB 05 | H: 33 | GL: 10 | Ключ: 27 | Диапазон зажима мм: 10 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB ES4 | H: 32 | GL: 10 | Ключ: 29 | Диапазон зажима мм: 4 - 10
• M 25 x 1,5 | Black Code: ExOXXOMRB ES6 | H: 32 | GL: 10 | Ключ: 29 | Диапазон зажима мм: 6 - 12
• M 25 x 1,5 | Black Code: ExOXXOMRB 06/9-17 | H: 38 | GL: 10 | Ключ: 33 | Диапазон зажима мм: 9 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB E6-9 | H: 35 | GL: 10 | Ключ: 29 | Диапазон зажима мм: 9 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB E6 | H: 35 | GL: 10 | Ключ: 29 | Диапазон зажима мм: 11 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB 06 | H: 38 | GL: 10 | Ключ: 33 | Диапазон зажима мм: 13 - 18
• M 32 x 1,5 | Black Code: ExOXXOMRB E7 | H: 40 | GL: 10 | Ключ: 36 | Диапазон зажима мм: 15 - 21
• M 32 x 1,5 | Black Code: ExOXXOMRB 07 | H: 41 | GL: 10 | Ключ: 42 | Диапазон зажима мм: 18 - 25
• M 40 x 1,5 | Black Code: ExOXXOMRB E8 | H: 43 | GL: 10 | Ключ: 46 | Диапазон зажима мм: 19 - 28
• M 40 x 1,5 | Black Code: ExOXXOMRB 08 | H: 51 | GL: 10 | Ключ: 53 | Диапазон зажима мм: 22 - 32
• M 50 x 1,5 | Black Code: ExOXXOMRB 09 | H: 53 | GL: 18 | Ключ: 60 | Диапазон зажима мм: 30 - 38
• M 63 x 1,5 | Black Code: ExOXXOMRB 10 | H: 55 | GL: 18 | Ключ: 70 | Диапазон зажима мм: 34 - 44
• G3/4'' | Black Code: ExOXXOGRB 06 | H: 38 | GL: 10 | Ключ: 33 | Диапазон зажима мм: 13 - 18

Удлинённая резьба - таблица размеров (выбор)

• M 12 x 1,5 | Black Code: ExOXXOMRB 01L | H: 24 | GL: 15 | Ключ: 15 | Диапазон зажима мм: 3 - 6,5
• M 16 x 1,5 | Black Code: ExOXXOMRB 11S | H: 28 | GL: 15 | Ключ: 19 | Диапазон зажима мм: 4 - 8
• M 16 x 1,5 | Black Code: ExOXXOMRB 11 | H: 29 | GL: 15 | Ключ: 22 | Диапазон зажима мм: 5 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 12RS | H: 29 | GL: 15 | Ключ: 24 | Диапазон зажима мм: 4 - 10
• M 20 x 1,5 | Black Code: ExOXXOMRB 12 | H: 29 | GL: 15 | Ключ: 24 | Диапазон зажима мм: 6 - 12
• M 20 x 1,5 | Black Code: ExOXXOMRB 13 | H: 33 | GL: 15 | Ключ: 27 | Диапазон зажима мм: 10 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB ES14 | H: 32 | GL: 15 | Ключ: 29 | Диапазон зажима мм: 4 - 10
• M 25 x 1,5 | Black Code: ExOXXOMRB ES16 | H: 32 | GL: 15 | Ключ: 29 | Диапазон зажима мм: 6 - 12
• M 25 x 1,5 | Black Code: ExOXXOMRB 14/9-17 | H: 38 | GL: 15 | Ключ: 33 | Диапазон зажима мм: 9 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB E14-9 | H: 35 | GL: 15 | Ключ: 29 | Диапазон зажима мм: 9 - 14
• M 25 x 1,5 | Black Code: ExOXXOMRB E14 | H: 35 | GL: 15 | Ключ: 29 | Диапазон зажима мм: 11 - 17
• M 25 x 1,5 | Black Code: ExOXXOMRB 14 | H: 38 | GL: 15 | Ключ: 33 | Диапазон зажима мм: 13 - 18
• M 32 x 1,5 | Black Code: ExOXXOMRB E15 | H: 40 | GL: 15 | Ключ: 36 | Диапазон зажима мм: 15 - 21
• M 32 x 1,5 | Black Code: ExOXXOMRB 15 | H: 41 | GL: 18 | Ключ: 42 | Диапазон зажима мм: 18 - 25
• M 40 x 1,5 | Black Code: ExOXXOMRB E16 | H: 43 | GL: 15 | Ключ: 46 | Диапазон зажима мм: 19 - 28
• M 40 x 1,5 | Black Code: ExOXXOMRB 16 | H: 51 | GL: 18 | Ключ: 53 | Диапазон зажима мм: 22 - 32

Технические характеристики

• Серия: ExO Series (взрывозащищённая вводная арматура из полиамида)
• Материал: полиамид PA6
• Код защиты: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Сертификаты: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
• Стандарт резьбы: метрический (EN 60423)
• Цвет: черный (RAL 9005)
• Нормы: EN 60079-0, EN 60079-7, EN 60079-31
• Степень защиты: IP68 (5 Bar)
• Диапазон рабочих температур: -30 °C до +100 °C
• Зоны применения: ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
• Тип кабеля: без броневой оплётки

Сертификация и примечания по применению
Сертифицировано для взрывоопасных зон в соответствии с ATEX и соответствующими стандартами EN. Подходит для установки в указанных газовых и пылевых зонах. При заказе укажите метрическую или удлинённую версию и ссылку Black Code из таблицы размеров.
