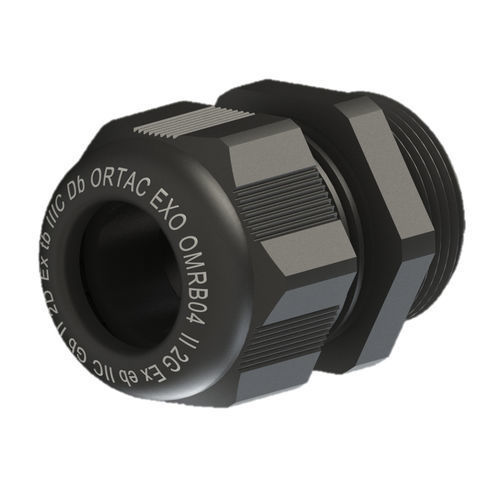

Кабельная втулка из PA6 ExO series

IP68взрывозащищеннаядля опасных зон

Обзор продукта
Ex-e Black EX — кабельные вводы PG и с удлинённой резьбой серии ExO. Взрывозащищённые вводы из полиамида (PA6) чёрного цвета (RAL 9005), предназначенные для неэкранированных кабелей и сертифицированные для применения в опасных зонах.

Детали (таблица)
Тип : Серия ExO (взрывозащищённый ввод из полиамида)
Код защиты : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Сертификат : IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
Корпус вводa : Полиамид PA6
Резьба подключения : PG (DIN 40430)
Цвет : Чёрный (RAL 9005)
Стандарты : EN 60079-0, 60079-7, 60079-31
Степень защиты : IP68 5 Bar
Температурный диапазон : -30 °C +100 °C
Область применения : ZONE1, ZONE2, ZONE21, ZONE22, Газовые группы IIA, IIB, IIC
Тип кабеля : Неэкранированные

Размеры PG (таблица)
Заголовок: AG | Black Code | H (mm) | GL (mm) | Wrench | Clamping Range mm
PG-7 | ExOXXORB 01 | 24 | 8 | 15 | 3 - 6,5
PG-9 | ExOXXORB 02 | 28 | 8 | 19 | 4 - 8
PG-11 | ExOXXORB 03 | 29 | 8 | 22 | 5 - 10
PG-13.5 | ExOXXORB 04RS | 29 | 9 | 24 | 4 - 10
PG-13.5 | ExOXXORB 04 | 29 | 9 | 24 | 6 - 12
PG-16 | ExOXXORB 05 | 33 | 9 | 27 | 10 - 14
PG-21 | ExOXXORB 06 | 38 | 11 | 33 | 13 - 18
PG-21 | ExOXXORB 06/9-17 | 38 | 11 | 33 | 9 - 17
PG-29 | ExOXXORB 07 | 41 | 11 | 42 | 18 - 25
PG-36 | ExOXXORB 08 | 51 | 11 | 53 | 22 - 32
PG-42 | ExOXXORB 09 | 53 | 11 | 60 | 30 - 38
PG-48 | ExOXXORB 10 | 55 | 14 | 65 | 34 - 44

Удлинённая резьба (таблица)
Заголовок: AG | Black Code | H (mm) | GL (mm) | Wrench | Clamping Range mm
PG-7 | ExOXXORBL 01 | 24 | 15 | 15 | 3 - 6,5
PG-9 | ExOXXORBL 02 | 28 | 15 | 19 | 4 - 8
PG-11 | ExOXXORBL 03A | 29 | 10 | 22 | 5 - 10
PG-11 | ExOXXORBL 03 | 29 | 15 | 22 | 5 - 10
PG-13.5 | ExOXXORBL 04RS | 29 | 15 | 24 | 4 - 10
PG-13.5 | ExOXXORBL 04 | 29 | 15 | 24 | 6 - 12
PG-16 | ExOXXORBL 05 | 33 | 15 | 27 | 10 - 14
PG-21 | ExOXXORBL 06 | 38 | 15 | 33 | 13 - 18
PG-21 | ExOXXORBL 06/9-17 | 38 | 15 | 33 | 9 - 17

Технические характеристики

• Тип: Серия ExO, взрывозащищённый ввод из полиамида (PA6)
• Код защиты: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Сертификаты: IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
• Резьба подключения: PG (DIN 40430)
• Цвет: Чёрный (RAL 9005)
• Стандарты: EN 60079-0, EN 60079-7, EN 60079-31
• Степень защиты: IP68 до 5 Bar
• Температурный диапазон: -30 °C до +100 °C
• Области применения: ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
• Тип кабеля: Неэкранированные кабели
• Доступные варианты: Версии с PG и удлинённой резьбой, размеры PG-7 до PG-48 с соответствующими диапазонами зажима
