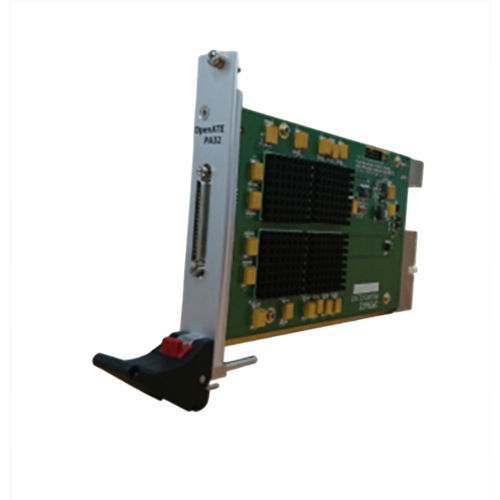

Цифровая плата E/S PA32S

последовательная32 входа / выходаPXI

PA32S представляет собой новый уровень производительности и возможностей для цифровых приборов на базе PXI. Основанная на проверенной архитектуре PE32, PA32S предлагает высокопроизводительную пин-электронику и улучшенный генератор синхронизации в компактном форм-факторе PXI 3U. Каждая плата может функционировать как автономная цифровая подсистема или, при необходимости, несколько плат могут быть соединены между собой, поддерживая до 512 двунаправленных контактов (16 плат). PA32S также поддерживает глубокую память шаблонов, предлагая 32 М встроенной векторной памяти с динамическим управлением направлением на каждый вывод и скоростью тестирования до 33 МГц. Благодаря новой памяти захвата/регистрации 32 М, PA32S может захватывать 32 канала и регистрировать их. Характеристики PA32S поддерживает -0.5V ~ +5V VIH VIL на канал VOH/VOL на два канала, и PMU на канал. PA32S предлагает 16 наборов синхронизации, 2 драйвера TG Edges, 2 строба TG Edges. поддерживаются 2 набора форматов, изменяемых "на лету", и четыре формата данных привода: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), что обеспечивает гибкость при создании различных циклов шины и форм сигнала для тестирования изделий на уровне плат и блоков. 8 100 МГц 32-битных TMU для измерения частоты. Модуль данных I2C/SPI для доступа к последовательному порту. Четырехсайтовая схема может работать с 32-часовым шаблоном как с 4-сайтовым 8-часовым шаблоном. При использовании опорного генератора 96 МГц, возможно генерирование шаблона 2,4 МГц для микрофонного устройства. Бортовая память PA32S предлагает 32 М векторной памяти на канал. Программируемое время цикла паттерна до 232 или бесконечное. Имеются символы паттерна, включая 0, 1, L, H, X. Совместимость Все PXI-карты OpenATE Interfaces соответствуют спецификации PXI 2.0 (выпущена в августе 2000 года)
