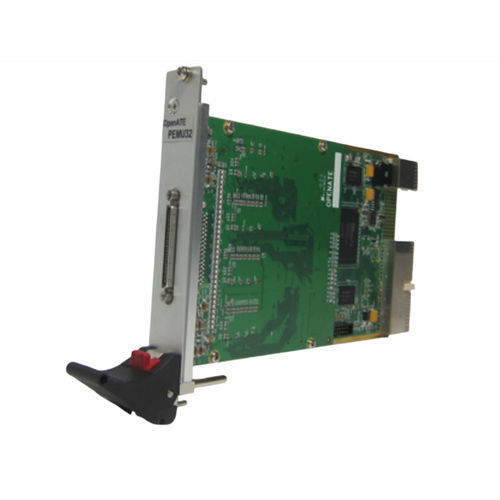

Цифровая плата E/S PEMU32

32 входа / выходаPXI3U

PEMU32 представляет собой новый уровень МНОГОФУНКЦИОНАЛЬНОСТИ для приборов на базе PXI. Основанный на проверенной архитектуре PE32, PEMU32 предлагает высоковольтные PMU/DPS и штыревую электронику в компактном форм-факторе 3U PXI. Каждая плата может функционировать как автономная цифровая подсистема или, при необходимости, несколько плат могут быть соединены между собой, поддерживая до 256 двунаправленных выводов (8 плат). PEMU32 также поддерживает глубокую память шаблонов, предлагая 32 М встроенной векторной памяти с динамическим управлением направлением каждого вывода и скоростью тестирования до 10 МГц. PEMU32 поддерживает -1 ~ +10 VOH VOL VIH VIL на канал и 32 PMU/4 DPS на плату. PEMU32 предлагает 4 набора синхронизации, 2 драйверных TG Edges, 2 стробирующих TG Edges. поддерживается 1 набор форматов с шестью форматами данных привода: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero) NRO (Non Return To One), SBC (Surround By Complement), NF (no format), что обеспечивает гибкость при создании различных циклов шины и форм сигнала для тестирования изделий на уровне платы и коробки.8 PMU могут быть объединены в группу с высоким током DPS. 100 МГц 32-битный счетчик для измерения частоты. Бортовая память PEMU32 предлагает 32 М векторной памяти на канал. Программируемое время цикла паттерна до 232 или бесконечное. Имеются символы шаблонов, включая 0, 1, L, H, X, Z, J, Q. 32 М журнала отказов или захвата для каждого канала. Совместимость Все карты OpenATE Interfaces PXI соответствуют спецификации PXI 2.0 (выпущена в августе 2000 года) Программное обеспечение PEMU32 поставляется с API и Pattern Editor. Pattern Editor - это программное средство для редактирования тестовых шаблонов. Приложение - Автоматическое испытательное оборудование (ATE) - Функциональное тестирование потребительских цифровых устройств - Генерация/захват цифровых образцов
