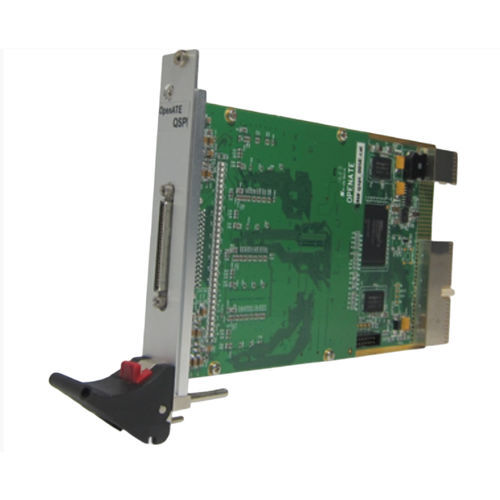

Цифровая плата E/S QSPI

USB64 входа/выходаPXI

QSPI представляет собой многофункциональное устройство с высокими характеристиками и возможностями для цифровых приборов на базе PXI. QSPI предлагает высокопроизводительную контактную электронику, 4 мастера I2C и 4 32-битных счетчика, 4 тактовых генератора в компактном форм-факторе 3U PXI. Каждая плата может функционировать как тестер устройств I2C/SPI с четырьмя участками, несколько плат могут быть соединены между собой, поддерживая до 64 участков. QSPI также поддерживает глубокую память шаблонов, предлагая 32 Мб векторной памяти на борту с динамическим управлением направлением на каждый контакт и частотой тестирования до 10 МГц. Характеристики QSPI поддерживает -1 ~ +10 VOH VOL VIH VIL на канал и 32 PMU на плату. QSPI предлагает 1 набор синхронизации, 2 драйвера TG Edges, 2 строба TG Edges, поддерживаются четыре формата данных привода. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), которые могут обеспечить гибкость при создании различных циклов шины и форм сигнала для тестирования изделий на уровне плат и блоков. Бортовая память QSPI предлагает 32 М векторной памяти на участок. Программируемое время цикла шаблона до 232 или бесконечное. Имеются символы шаблонов, включая 0, 1, L, H, X, Z, J, Q. Совместимость Все PXI-карты OpenATE Interfaces соответствуют спецификации PXI 2.0 (выпущена в августе 2000 года) Программное обеспечение QSPI поставляется с API и Pattern Editor. Pattern Editor - это программное обеспечение для редактирования тестовых шаблонов. Приложение - Автоматическое испытательное оборудование (ATE) - Функциональный тест потребительских цифровых устройств - Генерация цифровых шаблонов - Тестирование устройств I2C
