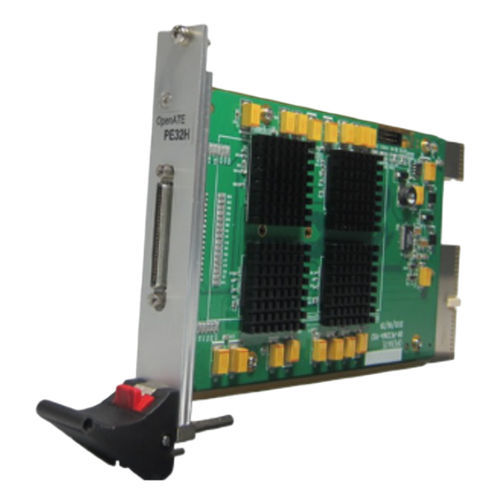

Цифровая плата E/S PE32H

32 входа / выходаPXI3U

PE32H представляет собой новый уровень производительности и возможностей для цифровых приборов на базе PXI. Основанная на проверенной архитектуре PE32, PE32H предлагает высокопроизводительную контактную электронику и улучшенный генератор синхронизации в компактном форм-факторе 3U PXI. Каждая плата может функционировать как автономная цифровая подсистема или, при необходимости, несколько плат могут быть соединить между собой, поддерживая до 256 двунаправленных выводов (8 плат). PE32H также поддерживает глубокую память шаблонов, предлагая 32M встроенной векторной памяти с динамическим управлением направлением каждого контакта и скоростью тестирования до 66 МГц. Благодаря новой памяти журнала объемом 32 М, PE32H может регистрировать данные 32 каналов или журнал отказов. PE32H поддерживает -1 ~ +7 VOH VOL VIH VIL на канал и 4 PMU на плату. PE32H предлагает 4 набора синхронизации, 2 драйверных TG Edges, 1 стробирующий TG Edges. поддерживаются 4 набора форматов, изменяемых "на лету", и четыре формата данных привода: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), которые могут обеспечивая гибкость при создании различных циклов шины и форм сигнала для тестирования изделий на уровне платы и коробки. Один 200 МГц 32-битный счетчик для измерения частоты. Четырехсайтовая схема может работать с 32-часовым шаблоном как с 4-сайтовым 8-часовым шаблоном. Бортовая память PE32H предлагает 32 М векторной памяти на канал. Программируемое время цикла паттерна до 232 или бесконечное. Имеются символы паттерна, включая 0, 1, L, H, X, Z, J, Q. Совместимость Все карты OpenATE Interfaces PXI соответствуют спецификации PXI 2.0 (выпущена в августе 2000 года) Программное обеспечение PE32H поставляется с API и Pattern Editor. Pattern Editor - это программное средство для редактирования тестовых шаблонов.
