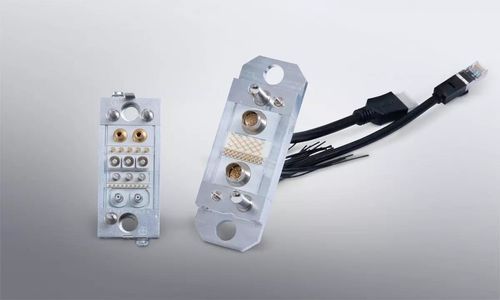

Модульный соединитель

гибридныйпневматическийдля передачи данных

Обзор
Модульный стыковочный разъем для автоматических стыковочных систем. ODU-MAC® Silver-Line обеспечивает гибридный интерфейс для питания, сигналов, данных и пневматики с настраиваемыми рамами и опционной системой Quick Change Head для сокращения обслуживания.

Ключевые преимущества

• Автоматическое стыковывание с высоким числом циклов включения/выключения
• Модульный гибридный интерфейс для питания, данных и пневматики
• Опция Quick Change Head для быстрой замены передней части
• Возможна поставка с кабельной сборкой по запросу

Функции и варианты
До 8 настраиваемых стыковочных рам различной длины. Модули можно комбинировать для ограниченного монтажного пространства, высоких механических нагрузок или плавающих опор рам. Доступно более 30 модулей передачи данных, включая опции для оптоволокна.

Особенности конструкции

• Прочный P4+ рама: большая компенсация допусков, радиальный люфт ±4 мм, центрирование с помощью направляющих штифтов и конических втулок, плавающие опоры
• Quick Change Head обеспечивает очень высокий ресурс циклов (до 10 000 000 в зависимости от конфигурации)
• Устойчивость к вибрациям и стабильное низкое контактное сопротивление

Передача и области применения
Поддерживает одновременную передачу пневматики, высоких токов, данных и оптоволокна в одном разъеме. Разработан для требовательных промышленных и робототехнических стыковочных применений с высокой цикличностью и требованием надежности контактов.

Документы и медиа
Доступны технические описания, каталоги и руководства. По запросу предоставляются демонстрационные и прикладные видео по ODU-MAC® Silver-Line.

Технические характеристики

• Серия: ODU-MAC® Silver-Line
• Стыковочные рамки: до 8 настраиваемых рам
• Модули передачи: >30 модулей данных доступны
• Циклы стыковки: приблизительно 100 000 до 10 000 000 (в зависимости от модели)
• Quick Change Head: опция быстрой замены передней части
• Компенсация P4+: радиальная ±4 мм, массивные направляющие штифты и конические втулки
• Опционный корпус для докинга: срывная защита, кабельные выводы, заземляющие соединения, крепление PCB
• Поставка: возможна с кабельной сборкой по запросу
