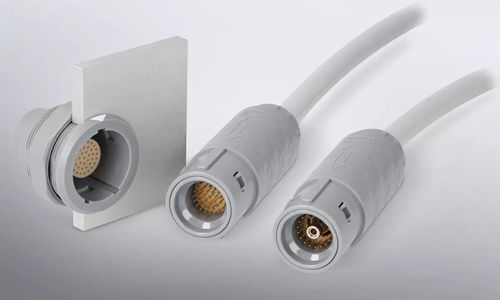

Круглый соединитель MEDI-SNAP®

гибридный«провод-провод»двухтактный

Обзор
ODU MEDI‑SNAP® — семейство пластиковых круглых разъёмов, разработанных для медицинских применений, измерительно‑тестовой техники и промышленной электроники. Серия обеспечивает компактный дизайн, высокую плотность контактов и конфигурируемые гибридные вставки для передачи сигналов, питания и сред. Доступны замки Push‑Pull (автозапирание) и Break‑Away (быстрое отсоединение). Конфигурируемые системы поставляются с подходящими кабельными сборками и механической или оптической кодировкой. Вариант только для сигналов поддерживает до 41 контакта.

Ключевые особенности

• Механизмы фиксации Push‑Pull и Break‑Away
• Лёгкие пластиковые корпуса (снижение веса до 75 % по сравнению с аналогичными металлическими разъёмами)
• Стандартные циклы состыковки ≥ 5 000 для применимых вариантов
• Доступны кабельные сборки и овермолдинг; возможна поставка в составе системы
• Совместимость с распространёнными методами стерилизации в медицине
• Гибридная конфигурация: сигналы, питание, среды, коаксиал и оптоволокно

Области применения
Компактные модульные решения для подключения в медтехнике, измерительной и испытательной технике, промышленной электронике и мобильных устройствах. Типичные медицинские применения: мониторинг пациентов, электрофизиотерапия, дерматология и эндоскопия (доступны одноразовые вилки для ограниченных применений).

Варианты и специальные версии

• Только сигнальные версии: до 41 контакта (например, размер 3.5)
• Гибридные вставки для комбинации сигналов, питания и сред; опции для коаксиала/волокна
• Disposable‑вариант: экономичные одноразовые или ограниченно используемые вилки (обычно до 25 циклов состыковки), совместимые с многоразовыми розетками MEDI‑SNAP®
• High‑Voltage‑вариант: надёжная передача до 1 000 V AC

Типы фиксации
Push‑Pull

• Быстрое состыковывание менее чем за секунду
• Автоматическая блокировка предотвращает случайное отсоединение, в том числе при натяжении кабеля
• Разблокировка только при целенаправленном втягивании наружной втулки; устойчива к вибрациям

Break‑Away

• Предназначен для аварийного быстрого отсоединения за секунды
• Функция break‑away обеспечивает мгновенное разъединение при необходимости
• Обеспечивает надёжную передачу данных и эксплуатационную безопасность в работе

Технические характеристики

• Название серии: ODU MEDI‑SNAP®
• Материал: пластиковый корпус (лёгкий)
• Плотность контактов: высокая; сигнальные варианты до 41 контакта
• Циклы состыковки: стандартная серия мин. 5 000 (некоторые пластиковые/одноразовые варианты меньше, напр. до 25)
• Типы фиксации: Push‑Pull и Break‑Away
• Возможность High‑Voltage: до 1 000 V AC (вариант HV)
• Защита от прикосновения: в соответствии с IEC 60601‑1 до 2 MOPP / 2 MOOP
• ESD‑устойчивость (для одноразовых примеров): до 15 kV тестового напряжения
• Стерилизуемость: совместимо с распространёнными методами стерилизации в медицине
• Снижение веса: до 75 % легче по сравнению с аналогичными металлическими разъёмами
• Кабельные решения: доступны кабельные сборки и овермолдинг; конфигурация системы включает кабельную сборку
• Поддерживаемые среды передачи: сигналы, питание, среды, коаксиал, оптоволокно
• Установка и обслуживание: минимальные требования для интеграции в систему
