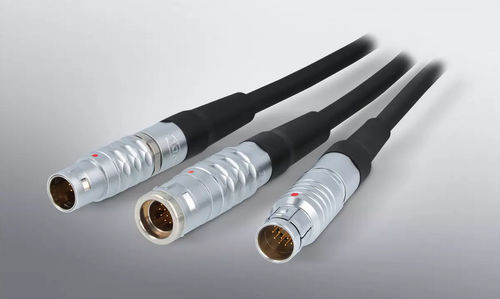

Круглый соединитель ODU MINI-SNAP®

для передачи данныхдля источника электропитанияобжимной

Обзор
Металлические круговые разъёмы с фиксацией push‑pull или функцией break‑away. Разъёмы ODU MINI‑SNAP® имеют металлические корпуса с различными вариантами поверхностей и компактный интерфейс диаметром 6,4 мм, что позволяет устанавливать их в ограниченных пространствах. Они работают при экстремальных температурах и предлагают множество вариантов конфигурации.

Ключевые факты

• Фиксация Push‑Pull или Break‑Away
• Не менее 5 000 циклов соединения
• Конфигурируемое число контактов и типы облуживания
• Классы защиты: IP50 и IP68 (в зависимости от конфигурации)

Описание продукта
ODU MINI‑SNAP® доступен в четырёх сериях (L, K, B, F). Разъём сочетает компактный интерфейс 6,4 мм с надёжной фиксацией: push‑pull или break‑away. Варианты break‑away позволяют подключать/отключать менее чем за одну секунду для экстренного разъединения. Варианты push‑pull фиксируются механически и освобождаются путём втягивания внешней гильзы; натяжение кабеля не разблокирует разъём.

Серии L, K и B

• Фиксация Push‑Pull или Break‑Away
• Механическая кодировка «шпунт‑и‑паз» (pin‑and‑groove)
• 2–40 контактов; возможны смешанные сборки
• Типы окончаний: пайка, обжим, монтаж на плату (print)

Серия F

• Фиксация Push‑Pull или Break‑Away
• Механическая кодировка полуоболочкой (half‑shell)
• 2–27 контактов; возможны смешанные сборки
• Типы окончаний: пайка, обжим, монтаж на плату (print)

Механизмы фиксации
Самофиксирующийся механизм предотвращает случайное разблокирование при натяжении кабеля; ручное освобождение осуществляется втягиванием внешней гильзы. Серии L и K используют кодировку «шпунт‑и‑паз», серия F — полуоболочку.

Конфигурация и сборка
Доступны варианты: выбор числа контактов, смешанные сборки, различные методы окончания и вводы кабеля. Предлагаются услуги по индивидуальной сборке для соответствия требованиям конкретного применения.

Применения
Подходит для медицинского оборудования, систем связи, измерительной техники и промышленной электроники, где требуются компактные и настраиваемые круговые разъёмы.

Характеристики / технические сведения

• Модель / серии: ODU MINI‑SNAP® (серии L, K, B, F)
• Материал: металлические корпуса (различные варианты поверхности)
• Типы фиксации: Push‑Pull, Break‑Away
• Кодировка: Pin & groove (L/K/B), Half‑shell (F)
• Число контактов: L/K/B: 2–40; F: 2–27 (возможны смешанные сборки)
• Типы окончаний: пайка, обжим, монтаж на плату
• Диаметр интерфейса: 6,4 мм
• Циклы стыковки: ≥ 5 000 (типично для металлических серий)
• Классы защиты: IP50 и IP68 (в зависимости от конфигурации)
• Рабочая температура: –40 °C до +120 °C
• Механизм освобождения: втянуть внешнюю гильзу
• Break‑Away: обеспечивает подключение/отключение менее чем за 1 с (варианты break‑away)
