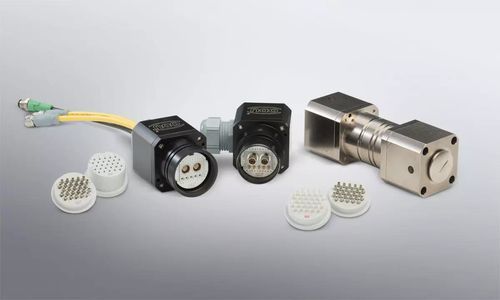

Модульный соединитель ODU DOCK Silver-Line

комбинированныйпневматическийдля передачи данных

Обзор
ODU DOCK Silver-Line — модульная серия разъемов для автоматической стыковки, разработанная для роботизированных систем, промышленных роботов, испытательного оборудования и систем смены инструмента. Поддерживает электрическое или пневматическое автоматическое подключение и может поставляться с комплектами кабелей, готовыми к интеграции.

Ключевые особенности

• Предназначен для автоматической стыковки в робототехнике и промышленности
• Контактная технология на основе проволочной пружины с высокой плотностью контактов
• Ресурс циклов: ≥100 000 стандартно; до 10 000 000 с Quick-Change Head
• Доступен в трёх размерах с корпусом из алюминия или пластика
• Опции: защита EMC, прямые или угловые выводы кабеля
• Стандартная оконцовка: обжим; пайка по запросу
• Quick-Change Head для быстрой замены сменной части

Функциональные возможности
Серия поддерживает вставки контактов от 2+PE до 36+PE и при помощи адаптеров позволяет комбинировать модули ODU‑MAC®. Обеспечивается смешанная передача сигналов, питания/тока, данных, волоконной оптики и сред (воздух, жидкости) в одном модульном разъёме.

Применение и преимущества

• Автоматическая стыковка в роботизированных ячейках и автоматизированных производственных линиях
• Испытательные стенды и оборудование с частыми циклами подключения
• Системы смены инструмента и эксплуатация в тяжёлых промышленных условиях
• Снижение простоев и затрат на обслуживание благодаря Quick-Change Head и долговечным контактам

Технические характеристики

• Серия: ODU DOCK Silver-Line
• Производитель: ODU
• Вставки контактов: 2+PE до 36+PE (модульные конфигурации)
• Циклы подключения: ≥100 000 (стандарт); до 10 000 000 с Quick-Change Head
• Материалы корпуса: алюминий или пластик
• Контактная технология: проволочная пружина; высокая плотность контактов
• Способы оконцовки: обжим стандарт; пайка по запросу
• Опции: EMC‑защита; кабельные сборки; прямые или угловые выводы кабеля
• Модулярность: совместимость с модулями ODU‑MAC® через адаптеры
