Модульный соединитель ODU-MAC® Power Connector

для источника электропитанияобжимнойвинтовой

Обзор

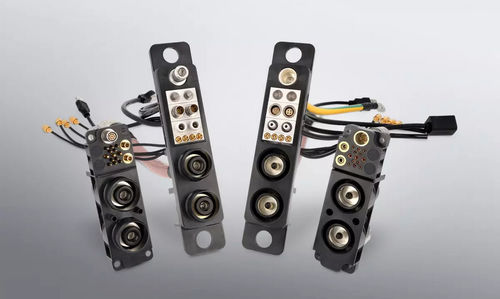

ODU-MAC® Power Connector — модульный силовой разъем для надёжной передачи больших токов и высоких напряжений. Объединяет высокотоковые контакты и защиту от прикосновения в прочном корпусе, рассчитанном на многократные циклы включения/отключения и промышленные испытания.

Ключевые характеристики

• До 600 A на разъем (при параллельном соединении 2 контактов через шины — busbars)
• Защита от прикосновения: IP2X
• Низкие силы подключения/отключения благодаря контактам ODU LAMTAC® Flex
• Совместимость с модулями ODU-MAC® Blue-Line
• Прочный корпус для высокотоковых применений
• Возможность поставки как полного решения с предварительно собранным силиконовым кабелем
• Компенсация допусков: +/- 4,0 мм
• Варианты на 2 или 3 контакта, включая PE
• Варианты подключения: опрессовка, винты, busbars
• Не менее 10 000 циклов подключения

Варианты продукта и применение
Серия включает доковые разъемы D216 и D316 (на 2 или 3 силовых контакта) и компактный гибридный блок HB16 для установки в ограниченном пространстве. Варианты поддерживают автоматическое докирование или ручное соединение и могут интегрироваться в корпуса или решения mass-interconnect.

Контактная технология
Силовые контакты ODU LAMTAC® Flex обеспечивают очень низкие силы подключения/отключения при передаче больших токов (до 400 A на контакт при использовании busbar 280 mm²), что облегчает эксплуатацию в тестовых и производственных средах.

Сценарии применения
Подходит для HV-тестирования, испытаний аккумуляторов и систем накопления, зарядной инфраструктуры, инверторов и электрических трансмиссий. Поставляется как модульными элементами, так и в виде готовых сборок с силиконовыми кабелями и опциями для автоматического докирования.

Технические данные
50 mm² | 70 mm² | 95 mm² | 200 mm² | 280 mm² | 420 mm²
Кабель: 180 A | 210 A | 240 A | / | / | /
Busbars: / | / | / | 350 A | 400 A | 600 A*
*при параллельном соединении 2 контактов через busbars

Технические характеристики

• Возможность передачи высоких токов: до 600 A (при 2 параллельных контактах через busbars)
• Защита от прикосновения: IP2X
• Компенсация допусков: +/- 4,0 мм
• Циклы подключения: не менее 10 000
• Контактная технология: ODU LAMTAC® Flex
• Версии: D216, D316, HB16
• Опции контактов: 2 или 3 силовые линии с PE
• Методы подключения: опрессовка, винты, busbars
• Типичные токи по сечению кабеля: 50 mm² = 180 A; 70 mm² = 210 A; 95 mm² = 240 A
• Параметры busbar: 200 mm² = 350 A; 280 mm² = 400 A; 420 mm² = 600 A (при параллельном соединении контактов)
