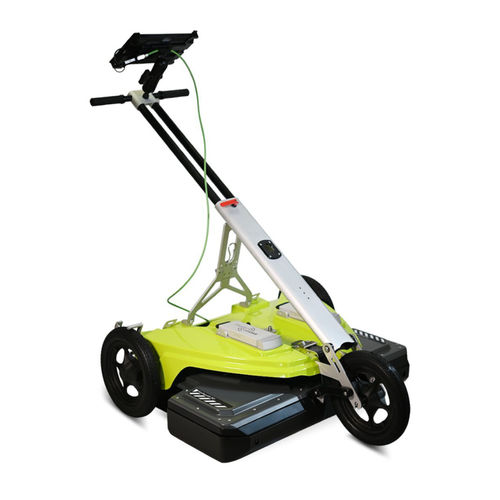

Георадар 3D PinPointR

компактныйвысокая скоростьлегкий

Обзор
ImpulseRadar PinPointR 3D переносит профессиональную 3D GPR-съемку в простой рабочий процесс традиционной тележки GPR. Компактный, лёгкий и рассчитанный на работу одним оператором, он сочетает 8-канальную антенную решётку 450 MHz с планшетным рабочим процессом ViewPoint 2, упрощая переход от 2D-обследований к 3D-картированию подповерхности.

Конструкция и портативность
Масса системы составляет 25.4 кг (тележка + антенна), что позволяет одному оператору транспортировать и развертывать прибор. В сложённом виде размеры 870 × 540 × 370 мм; в рабочем положении (поднятая рукоять) 1010 × 540 × 1030 мм. Компактный корпус снижает логистическую сложность и обеспечивает транспортировку в обычном автомобиле.

Рабочий процесс
Система управляется с планшета с помощью ViewPoint 2 для настройки обследования, захвата данных и визуализации в полевых условиях. Рабочий цикл платформы: Transport → Deploy → 3D Survey → Process → Interpret. PinPointR 3D интегрируется в экосистему, включающую Condor и Geolitix Plus/Ultra для постобработки и интерпретации.

Преимущества

• Профессиональное 3D GPR без традиционной сложности, интегрированное в знакомый рабочий процесс на тележке.
• Эргономика традиционной тележки упрощает переход с 2D на 3D.
• Работа одним человеком: разработано для транспортировки, развертывания и эксплуатации одним специалистом.
• Компактные габариты в сложенном виде облегчают транспортировку в стандартных транспортных средствах.
• 8-канальная архитектура для одновременного захвата нескольких радарных профилей и формирования плотных 3D наборов данных.
• Рабочая частота 450 MHz, подходящая для профессионального картирования и исследований подпочвенного пространства.
• Планшетный рабочий процесс ViewPoint 2 для настройки, захвата и визуализации в поле.
• Совместимость с Condor и Geolitix Plus/Ultra для продвинутой обработки, визуализации и интерпретации.
• Поддержка позиционирования через внутренний или внешний GPS по протоколу NMEA 0183.

Применения

• Картирование инженерных сетей
• Обнаружение подземных трубопроводов
• Картирование кабелей и каналов
• 3D картирование коммуникаций
• Картирование подземной инфраструктуры
• Предварительные исследования перед строительством
• Исследования перед земляными работами
• Городские GPR-обследования
• Исследования дорожного покрытия
• Покрытые участки и парковки
• Обнаружение захороненных конструкций
• Выявление аномалий в подпочве
• Профессиональные высокоплотные GPR-обследования
• Трехмерное картирование подпочвы
• Исследования в зонах с плотной подземной инфраструктурой, где отдельно взятые 2D профили трудно интерпретировать

Аксессуары (стандартная конфигурация)

• №1 Антенный блок PinPointR 3D 450 MHz 8-канальный
• №1 ART для PinPointR 3D
• №1 Держатель планшета RAM Mount Tab-Tite 9"–10.5"
• №2 Li-Ion аккумулятора ImpulseRadar
• №2 Зарядных устройства для 3‑ячеечных Li-Ion аккумуляторов, с комплектом из 3 кабелей
• №1 Внешний GPS-кабель для главного приёмника, 35 см – синий
• №1 Кабель PC-to-switch, M12 X-code → RJ45 – 150 см
• №1 Телескопический GPS-шток, 55–150 см, 5/8" UNC
• №1 Rugged Windows PC/Tablet

Программное обеспечение и интеграции
ViewPoint 2: планшетное ПО для съёмки, включено в комплект, обеспечивает настройку обследования, захват данных и визуализацию в поле. Condor: рекомендованное ПО ImpulseRadar для продвинутой обработки, визуализации и интерпретации (продаётся отдельно). Geolitix Plus / Ultra: совместимые профессиональные платформы для обработки, визуализации и интерпретации 3D GPR наборов данных (продаются отдельно). GPS / GNSS приёмник: поддерживает внутренние или внешние системы позиционирования по NMEA 0183 для геопривязки собранных данных GPR.

Характеристики / технические данные

• Технология — Многоканальный 3D GPR
• Частота — 450 MHz
• Каналы — 8
• Ширина захвата — 59 см, центр-центр между каналами 1 и 8
• Вес — 25.4 kg / 56 lbs (тележка + антенна)
• Аккумулятор — Li-Ion 12 V / 1.3 Ah
• Заявленная скорость съёмки — >130 km/h @ 5 cm интервал точек
• Размеры (сложённый для транспортировки) — 870 × 540 × 370 mm
• Размеры (в рабочем состоянии) — 1010 × 540 × 1030 mm (поднятая рукоять)
• Рабочая температура — −20 °C до +50 °C
• ПО для съёмки — ViewPoint 2
• Рекомендуемое ПО для постобработки — Condor / Geolitix
• Поддержка GPS — Встроенный / внешний GPS
• Протокол GPS — NMEA 0183
• Сертификации — CE, FCC & IC одобрены
• Гарантия — 2 года
