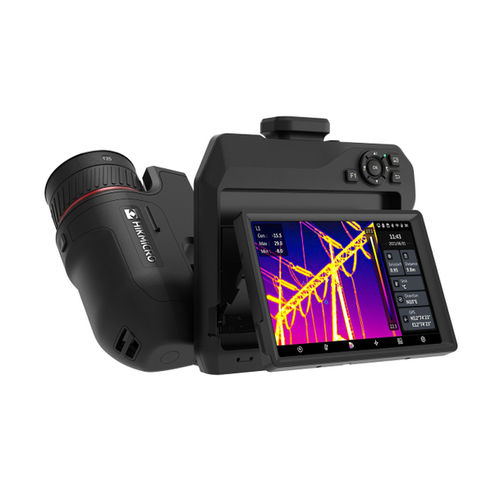

HIKMICRO SP серия — Профессиональная портативная тепловизионная камера
Серия HIKMICRO SP представляет собой семейство портативных профессиональных тепловизионных камер, разработанных для техников, инспекторов и инженеров по обслуживанию в промышленной, энергетической и строительной среде. Четыре модели в двух классах детекторов (SP40 / SP40H и SP60 / SP60H) используют технологию SuperIR для получения радиометрических изображений повышенного разрешения для диагностических отчетов.

Ключевые особенности

• Система сменной оптики (от теле до широкоугольной) для настройки поля зрения и пространственного разрешения — от удаленных измерений на высоковольтных объектах до крупного плана печатных плат.
• Лазерный помощник автофокуса обеспечивает точную фокусировку примерно за одну секунду даже при низком тепловом контрасте; доступны несколько режимов фокусировки.
• 5" сенсорный ЖК‑дисплей с поворотом на 90° и вращающаяся на 180° оптика для угловых осмотров в ограниченных пространствах; модели SP60 оснащены OLED‑видоискателем 1024×768 px для читаемости при ярком освещении.
• Надежность для полевых работ: степень защиты IP54, устойчивость к падению с 1 м и до ~8 часов работы с двумя сменными Li‑ion аккумуляторами в комплекте.
• Интегрированный лазерный дальномер, GPS и компас для геометок; двухдиапазонный Wi‑Fi, Bluetooth, USB‑C и mini HDMI для подключения и потоковой передачи ИК.
• Бесплатное ПК‑ПО HIKMICRO Analyzer для анализа термограмм и подготовки профессиональных отчетов.

Применения — промышленный сектор

• Низковольтные/средневольтные распределительные панели и кабельные линии: тепловая проверка панелей, шин, трансформаторов и соединений для выявления аномалий контактного сопротивления, дисбаланса фаз и перегрева.
• Двигатели, подшипники и трансмиссии: выявление аномального нагрева из‑за трения, недостаточной смазки или несоосности.
• Фотовольтаические системы: обнаружение дефектных ячеек, горячих точек, пробоя диодов обхода и неисправных соединений (осмотры с земли и с беспилотника).
• Осмотр печатных плат и электронных компонентов: режим PCB Inspection и опциональная стойка для микроскопа для увеличенной тепловой диагностики плат и компонентов.
• Высокотемпературные процессы (версии H): мониторинг промышленных печей, огнеупоров и процессов плавки до 2 200°C (SP40H/SP60H).
• Механические и конструктивные инспекции: локализация аномальных температурных зон на баках, трубопроводах, насосах и компрессорах.

Применения — строительство и гражданское строительство

• Энергетическая диагностика и тепловые аудиты: выявление тепловых мостов, потерь тепла и протечек воды для оценки энергоэффективности и реконструкции.
• Осмотр крыш и плоских кровель: определение влаги в утеплителе или повреждений мембран для целенаправленного ремонта.
• Системы «теплый пол» и гидравлические сети: проверка равномерности обогрева/охлаждения и локализация скрытых утечек.
• Бытовые электрические щиты: предотвращение рисков пожара из‑за перегрева в жилых распределительных щитах.
• Пусконаладочные работы на объекте: документирование правильной установки тепло- и звукоизоляции до закрытия работ.

Включенное ПО
HIKMICRO Analyzer (ПК, бесплатно) — анализ термограмм и видео, управление архивами и подготовка профессиональных отчетов.

Загрузки и документация
Технические паспорта и документация по продукту доступны для моделей SP40 и SP60 (PDF).

Технические характеристики

• ИК‑разрешение: SP40 / SP40H — 480 × 360 px; SP60 / SP60H — 640 × 480 px.
• SuperIR выход: SP40 — 960 × 720 px; SP60 — 1 280 × 960 px.
• NETD: < 30 mK (@ 30°C, F#=1.0).
• Частота кадров: 30 Hz.
• Шаг детектора: 17 μm.
• Спектральный диапазон: 7,5 – 14 μm.
• Визуальная камера: 8 MP — 3264 × 2448 px.
• Основной дисплей: 5" LCD сенсорный 1280 × 720.
• OLED‑видоискатель (EVF): SP60/SP60H — 1024 × 768 px; SP40/SP40H — отсутствует.
• Цифровой зум: 1× – 12× непрерывно.
• Режимы изображения: Thermal / Visual / Fusion / PIP / Blending.
• Цветовые палитры: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red.
• Диапазоны температур: Range 1: -20°C … +150°C; Range 2: 0°C … +650°C; Range 3 (только H): 300°C … +2 200°C.
• Расширенный нижний диапазон (только H): от -40°C.
• Точность: ±2°C / ±1°C / ±1% / ±2%.
• Инструменты измерения: 10 спотов, 1 линия, 5 прямоугольников, 5 кругов, ΔT.
• Режимы цветовой сигнализации: Above / Below / Interval / Insulation / Condensation.
• Режимы фокусировки: Laser Assisted AF / Continuous AF / AF / Manual / Touch AF.
• Хранение изображений: ~130 000 изображений (8 MP).
• Хранение видео: MP4 max 420 h · Radiometric max 72 h (SP40); MP4 max 500 h · Radiometric max 38 h (SP60).
• Формат изображений: Radiometric JPEG.
• Аннотации: голос (60 s), текст (200 символов), QR код, изображение, метка, эскиз.
• Связь: Wi‑Fi 802.11 b/g/n 2.4 + 5 GHz; Bluetooth 4.2; USB‑C; HDMI‑D (mini).
• IR‑стриминг: через UVC и Wi‑Fi.
• GPS и компас: да (геопривязка для наружных изображений).
• Лазерный дальномер: 50 m в помещении / 10 m на улице (встроенный).
• SD‑память: расширяется до 128 GB.
• Батарея: 2 × сменные Li‑ion (~4 h каждая), 2 батареи в комплекте (всего до ~8 h).
• Защита: IP54.
• Испытание на падение: 1 m (IEC 60068-2-31).
• Рабочая температура: -20°C … +50°C.
• Вес: ок. 1 451 g (SP40) / 1 481 g (SP60).
• Габариты: SP40 — 210.1 × 141.0 × 87.8 mm; SP60 — 204.7 × 153.6 × 87.8 mm.
• Гарантия: 3 года на продукт · 10 лет на детектор · 2 года на батарею.
• Сменные объективы (примеры): SP40 — L6 (теле, 6°×4.5°), L9 (9°×6.8°), L19 (18.7°×14° стандарт), L37 (37.3°×27.8° широкоугольный); SP60 — L8 (теле 8°×6°), L12 (12°×9°), L25 (24.8°×18.7° стандарт), L50 (50°×37.3° широкоугольный).

Аксессуары и комплект поставки

• Доступные аксессуары: объективы серии SP (L6/L9/L19/L37 для SP40 · L8/L12/L25/L50 для SP60), 0.5× широкоугольный адаптер, сменная батарея HM-7250DC, двухъячеечное зарядное HM-20322ZC, опциональная подставка для микроскопа, настенное/настольное крепление, мягкий чехол HM-SP01-POUCH, жесткий облегченный кейс (в комплекте).
• Стандартная комплектация: тепловизор, 2 сменные Li‑ion батареи, двухъячеечное зарядное с международными вилками, SD‑карта 128 GB, ремешок для руки, плечевой ремень, 2‑в‑1 USB‑C кабель, Mini HDMI–HDMI кабель, крышки объективов, салфетка, многоязычное руководство быстрой установки, сертификат калибровки.
