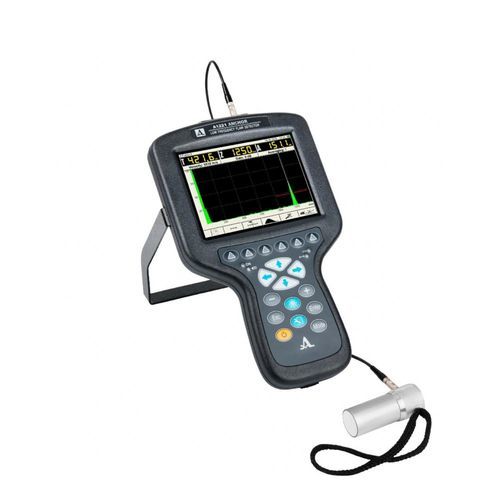

Сканер для ультразвукового контроля A1221

Обзор продукта: A1221 ANCHOR - это ультразвуковой прибор для оценки на месте встроенных металлических элементов с использованием низкочастотных ультразвуковых волн. Применение: - Основная область применения A1221 ANCHOR - это неразрушающее испытание анкерных болтов и аналогичных конструктивных элементов. - Следующие оценки могут быть выполнены путем размещения ультразвукового преобразователя на свободном внешнем конце болта: - Обнаружение разрывов анкера - Оценка остаточной длины/фракции - Оценка качества адгезии Особенности применения: - Оцениваемый диаметр болта/арматуры: 20-40 миллиметров - Длина оценки без заливки: до 8 метров - Минимальная длина оценки: 0,3 метра - Оцениваемая глубина заливки в бетоне: до 1 метра - Оцениваемая глубина заливки в скале: до 4 метров Технические характеристики: - Диапазон рабочих частот, кГц: 25-250 - Максимальная длина сбора данных, мкс: 4000 - Длина оценки, м: 0,5-3 - Длина оценки встроенных стержней, м: до 1 - Диапазон оцениваемого диаметра стержня, мм: 20-40 - Диапазон скорости материала, м/с: 500-15000 - Выходное напряжение передатчика, В: ±20, ±100, ±200 - Форма импульса передатчика: Биполярный меандр, 0,5÷5,0 периодов - Частота повторения импульсов, Гц: 1-45 - Диапазон настройки усиления, дБ: 0-100, шаг 1 - Количество программируемых точек функции DAC: 24 - Динамический диапазон функции DAC, дБ: 30 - Источник питания: Встроенная батарея - Время работы, ч: 14 - Время зарядки батареи, ч: 3 - Тип дисплея: TFT (640 х 480) - Размеры электронного блока, мм: 260×156×43 - Вес электронного блока, кг: 0,8 Условия эксплуатации: - Диапазон рабочих температур, ºC: от -20 до +45 - Относительная влажность воздуха при +35°С, %, макс: 95 Аксессуары (Комплект поставки): - No.1 Электронный блок A1221 Anchor - No.1 Адаптер питания AC 80-264 / VDC 15V - No.1 Кабель USB 2.0 USB-A на USB Micro-B - No.1 Кабель Lem00 на Lemo0, 2,25м - No.1 Чехол для переноски - No.1 Мягкий чехол - No.1 Поддержка инструмента - No.1 Жесткий футляр - No.1 Низкочастотный пьезоэлектрический преобразователь S0205, 25 Khz - No.1 Низкочастотный пьезоэлектрический преобразователь S0206, 50 KHz (опционально) - No.1 Низкочастотный пьезоэлектрический преобразователь S0208, 100 KHz (опционально) - No.1 Тестовый блок Rexilite - No.1 Ультразвуковой куплер 80 мл
